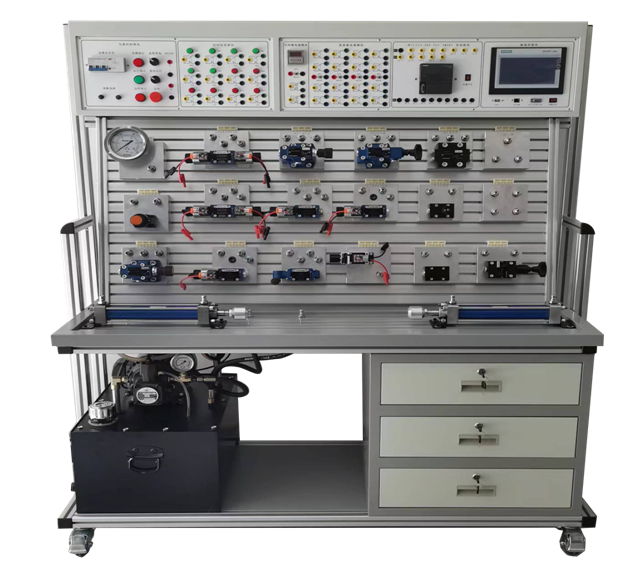

•JGYEYA2液压与 PLC控制液压实训装置
。一、概述：
?? 液压与 PLC控制实训装置是我公司根据高校机电一体化对电、液控制的教学大纲要求，我公司液压与PLC控制液压实训设备的优点，采用了开放型实训台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。
集真实的液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相电源漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
二、实训装置功能：
1、系统采用电、液一体化结构，下半部分为标准化液压实训板，用以完成液压元件的安装固定、油路及电路的连接；上半部分为自动化控制箱，用以完成PLC、低压电器等的安装和接线。
2、实训装置主框架采用欧标铝型材结构，倾斜安装实训面板铝型材结构平台，主要用于安装液压相关元件，型材表面有标准的两道固定槽，最上面层主要以电气控制位置。
3、桌面采用铁质双层亚光密纹喷塑凹凸型结构，带有集中收集实训遗油设计。
4、实训装置主框架左边安装有油管托架，右边安装有导线托架。
5、下柜采用铁质双层亚光密纹喷塑结构，用于储存元器件。
三、技术参数：
1、输入电源：三相五线，380V．允差±l0%，50Hz。
2、直流电源：DC24V
3、装置容量：<2kVA。
4、工作环境温度：－5℃～40℃；
5、工作湿度：≤90%(40℃时)；
6、外形尺寸：1510mm×700mm×1800mm
7、液压泵站：最大容积45L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表，L-HL46号液压油。变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。电机：额定电压380V．额定功率1.5kW，绝缘等级B。
8、电源模块：电源部份配有一个空气开关、系统供电开关及指示灯、泵站运行开关及指示灯，急停开关及指示灯。提供电气控制电路中的AC220V交流电压、DC24V直流电压。
9、PLC 主机模块：主机选用西门子S7-SMART-20SR主机，12路开关量输入，8路继电
输出。
10、配有控制模块：PLC主机模块、直流继电器模块、控制按钮模块、时间继电器模块等。
11、通过机械控制，传统继电器控制，先进的PLC自动控制、监控技术于一体，灵活实现其功能。
12、液压气动仿真软件：
（1）提供了大量液压和气动标准元件的图库、工作原理剖视图和详细的功能描述，各种回路都逼真地模拟这些元件的工作过程及原理

（2）并可在回路中设置相关元件的技术参数。能进行液/气压知识的学习以及? 回路的设
? 计、测试和模拟。
（3）可设计并绘制符合工业标准化的回路图，包括：液/气压回路图、电液/气控制电路图、
液/气电-控制回路。
（4）软件能够判别回路设计是否正确，并给出提示。
（5）便于在教学中老师的讲解和学生对气动元件工作原理的理解掌握。提高了学生的学习
兴趣，激发学习的主动性。
四、液压元器件配置清单：

五、可以完成的实训项目
可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下：
? 1、单级调压回路
? 2、多级调压回路
? 3、减压回路
? 4、卸荷回路
? 5、进油节流调速回路
? 6、回油节流调速回路
? 7、旁油节流调速回路
? 8、液压缸差动连接的快速运动回路
? 9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用调速阀控制的同步回
17、PLC控制的连续往返回路；
18、PLC控制的延时返回的单往复回路。
19、PLC控制的压力继电器顺序动作回路
20、PLC控制的行程开关顺序动作回路
21、时间继电器控制的顺序回路 ?

。
