JGSB-ZYC-01型工業智能型液壓綜合實驗臺

智能型液壓綜合實驗臺裝置具有開發測試分析系統，智能化數據采集液壓實驗臺 智能型液壓綜合實驗裝置通過對流量、壓力、功率、轉速、位移、時間、溫度、計算機人機畫面 -- 計算機智能數據采集、分析、處理、 -- 自動生產報表、曲線等一系列智能化動作后 , 完成各類常規的液壓回路、馬達、各類閥泵的動靜態測試等實驗。通過智能化數據采集液壓實驗臺 智能型液壓綜合實驗裝置實驗，對液壓系統的性能測試、智能控制、遠程控制及液壓系統和計算機的通訊技術得以掌握和提高。

一、技術參數：

1）輸入電源電壓：三線五線 AC380V ± 10% 50HZ ；

2）模塊和元件直流電壓： DC24V ， 4.5A ，帶自動短路保護功能；

3）控制電壓：安全控制電壓—— DC24V ；

4）使用環境：溫度 -10 ℃ ~+40 ℃相對濕度＜ 85% （ 25 ℃）海拔＜ 4000m （防塵防潮）；

5）產品尺寸：長×寬×高 =2450mm*700mm*1850mm ；

6）總功率： <=5KW ；

7）額定壓力： <=7Mpa ；

8）凈重：約為 295kg ；

9）液壓泵組部件：（雙泵組）

系統額定工作壓力： 6Mpa 。（最大可至 7Mpa ）

（ 1 ）電機—泵裝置（ 2 臺）

A、定量葉片泵：公稱排量 12mL/r ，容積效率 90% ；

定量葉片泵驅動電機：三相交流電壓，功率 2.2 KW ，轉速 1450r/min ；

配先導式溢流閥。

B、變量葉片泵：低壓變量葉片泵，公稱排量 6.67mL/r ，壓力調節范圍 4 ～ 7Mpa ；

變量葉片泵電機： 三相交流電壓，功率 1.5KW ，轉速 1450r/min ；

（ 2 ）油箱：公稱容積 60L ；附有液位、油溫指示計，吸油、回油濾油器，安全閥等；

（ 3 ）高品質液壓油：中石油 32# 抗磨液壓油

（ 4 ）風冷卻器：壓力 0-1.6Mpa ；流量： 40L ；

二、主要特點 :

1、實驗臺：JG SB-GYQ-02型智能型液壓綜合實驗臺裝置全鋼框架，主材以 2.0mm 厚度鋼板為主材，泵組封閉隱藏式設計，實驗臺帶抽屜、存儲柜和放置支架，實驗平臺設計有回油盤；裝有帶自鎖結構的萬向輪，方便設備的移動和定位。

2、連接方式及密封材料： 液壓連接方式采用閉鎖式快換接頭，密封件均為進口高密封度產品，使用過程絕不漏油。

3、電氣元件： 電源品牌為臺灣明緯，電氣開關品牌為 HGG 海格電氣，繼電器組品牌為日本 Omron 歐姆龍，交流接觸器品牌為法國施耐德 SE 。另配有繼電器組、電磁閥電控單元、電氣按鈕模塊和時間繼電器模塊，電氣接入端口均附在實驗臺電氣控制面板上，利用實驗導線可在實驗時方便的進行插拔連接；

4、安全性能： JGSB-GYQ-02型智能型液壓綜合實驗臺裝置帶電氣接地、漏電保護（漏地電流超 30mA 自動斷電），缺相保護，直流過載保護。控制電路均為 24V 直流安全電壓，電氣導線為安全型高絕緣實驗導線。

5、軟件： 智能化數據采集液壓實驗臺 智能型液壓綜合實驗裝置配有 3 套軟件，分別為： 1 套數據采集系統軟件、和 1 套液壓仿真教學軟件、 1 套組態液壓回路通訊控制軟件；

6、多種控制方式： PLC控制、繼電器控制、手動控制、軟件控制、網絡控制、觸摸屏控制等多種控制方式。

三、實驗項目：

1. 標準系列液壓元件工作原理認識實驗液

2、液壓元件性能測試實驗；

（ 1 ）、液壓泵性能測試實驗；

a、液壓泵的空載性能測試；

b、液壓泵的機械效率、容積效率、總效率的特性測試。

（ 2 ）、溢流閥的靜態特性實驗；

a、調壓范圍測量； b 、壓力振擺測量； c 、壓力偏移測量；

d、壓力損失測量； e 、卸荷損失測量； f 、內泄漏測量； g 、啟閉特性測量。

（ 3 ）、溢流閥的動態特性實驗；

a、溢流閥壓力階躍響應特性曲線的測試；

b、溢流閥動態參數（穩態壓力、試驗流量、卸荷壓力、壓力幅值、壓力超調量、壓力峰值、升壓時間、卸荷時間、過渡時間等）的物理意義和計算方法。

（ 4 ）、節流閥的特性測試實驗；

a、變負載速度 - 負載特性和功率特性的測試；

b、恒負載工況下功率特性的測試；

c、進油節流調速、回油節流調速、旁路節流調速。

（ 5 ）、調速閥的特性測試實驗；

a、變負載速度 - 負載特性和功率特性的測試；

b、恒負載工況下功率特性的測試；

c、進油調速閥調速的特性測試。

（ 6 ）、減壓閥的靜態性能實驗；

a、減壓閥的靜態特性參數（調壓范圍、壓力振擺、壓力偏移、內泄漏量等）測試；

b、減壓閥進口 - 出口特性曲線的測試；

c、減壓閥出口壓力 - 流量特性曲線的測試。

（ 7 ）、減壓閥的動態特性性能實驗；

a、減壓閥的壓力階躍響應特性曲線的測試；

b、減壓閥動態特性各參數（穩態壓力、試驗流量、卸荷壓力、壓力幅值、壓力超調量、壓力峰值、升壓時間、卸壓時間、過渡時間等）的物理意義和計算方法。

（ 8 ）、液壓缸的性能實驗；

3、液壓基本回路實驗

（ 1 ）、壓力控制回路實驗；

A、限壓回路：

a、壓力調定回路；

b、溢流閥單級遠程調壓回路；

c、多級溢流閥調壓回路；

d、溢流閥限制低壓回路（平衡回路）。

B、變壓回路：

a、一級減壓回路；

b、二級壓力回路；多路減壓回路。

C、卸荷回路：

a、換向閥的卸載回路；

b、電磁換向閥的卸荷回路；

c、二位二通閥卸荷回路；

d、溢流閥卸荷回路。

D、穩壓回路：

a、液控單向閥保壓回路。

E、卸壓回路：

a、節流閥卸壓回路；

b、溢流閥卸壓回路；

c、順序閥卸壓回路。

F、減壓回路

a、減壓閥的減壓回路

（ 2 ）、速度控制回路實驗；

A、調速回路：

a、進油節流調速回路（定壓節流調速回路、變壓節流調速回路）；

b、回油節流調速回路；

c、流量閥短接的速度換接回；

d、調速閥控制調速回路Ⅰ（進油：調速閥定壓節流調速、調速閥變壓節流調速）；

e、調速閥控制調速回路Ⅱ（回油：旁路調速）；

f、差動連接增速回路；

g、電磁閥和調速閥的減速回路；

h、節流閥串 / 并聯的二次進給回路；

i、調速閥串 / 并聯的二次進給回路；

j、調速閥串聯的速度換接回路；

k、調速閥并聯的速度換接回路；

l、差動全壓換接回路；

m、二位三通控制的差動回路；

n、三位四通控制的差動回路；

o、二次進給回路；

p、三次進給回路；

q、差動工作換接回路；

r、用變量泵和液壓缸組成的容積調速回路；

s、用變量泵和節流閥的容積調速回路；

t、用變量泵和調速閥組成的容積調速回路。

B、同步回路：

a、節流閥控制的同步回路；

b、調速閥控制的同步回路；

c、雙缸同步回路；

d、多回路作用缸自動控制回路。

（ 3 ）、方向控制回路實驗；

A、換向回路：

a、換向閥控制換向回路；

b、行程閥的順序動作回路；

c、順序閥的順序動作回路；

d、順序閥的平衡回路；

e、電氣行程開關控制的順序動作回路；

f、壓力繼電器控制的順序動作回路；

g、單向閥控制順序動作回路。

B、鎖緊回路：

a、用換向閥鎖緊回路；

b、液控單向閥的閉鎖回路；

c、單向閥鎖緊回路；

d、用“ O ”型、“ H ”型機能換向閥的閉鎖回路

C、順序回路：

a、采用順序閥的順序動作回路；

b、采用電氣行程開關的順序動作回路；

c、采用壓力繼電器的順序動作回路。

D、平衡回路：

a、采用順序閥的平衡回路；

b、采用液控單向閥的平衡回路；

c、采用單向調速閥的平衡回路；

d、采用單向節流閥的平衡回路。

E、緩沖回路：

a、采用溢流閥的平衡回路；

b、采用調速閥的緩沖回路；

c、采用節流閥的緩沖回路。

（ 4 ）、其它綜合組裝和擴展性回路實驗。

4、智能化數據采集系統實驗：壓力、流量、功率、轉速、溫度、位移等數據的實時實驗數據采集、分析、處理、即時顯示、實驗曲線自動生成、打印等功能。

5、可編程序控制器（ PLC ）電氣控制實驗，機電液一體化控制實驗。

（ 1 ）、 PLC 的指令編程，梯形圖編程的學習；

（ 2 ）、 PLC 編程軟件的學習及使用；

（ 3 ）、 PLC 與計算機的通訊，在線調試、監控；

（ 4 ）、 PLC 對液壓傳動控制中的應用及控制方案的優化。

四、軟件配置 :

1、液壓仿真控制系統：

液壓仿真控制軟件基于組態王而開發的液壓仿真控制系統，包含了 20 個液壓典型回路控制與演示。很形象的把壓力油的流向、各種液壓閥內部閥芯的工作狀態、油缸的工作過程和齒輪泵的工作原理等仿真回路中一一展示出來。其中 10 余種可以直接與硬件相連接，控制硬件系統的工作和對整個工作過程進行監控，達到軟硬件同步工作的效果。液壓仿真控制模擬系統包含的有（具體回路有差異以最新標準為準）：

液壓仿真軟件包含的液壓控制系統：

1)壓力調節回路——兩級調壓回路；

2)兩位兩通電磁換向閥卸荷回路；

3)兩位四通電磁換向閥換向回路；

4)三位四通電磁換向閥換向回路；

6)手動換向閥換向回路；

6)進油節流調速回路；

7)回油節流調速回路；

8)旁油節流調速回路；

9)行程開關控制兩個三位四通電磁換向閥換向回路；

10)順序閥控制的順序動作回路（行程開關）；

11)速度換接回路：快—慢速度換接回路；

12)速度換接回路：快—慢—工速度換接（節流閥串聯）

13)速度換接回路：快—慢—工速度換接（節流閥并聯）；

14)鎖緊回路；

15)節流閥控制同步回路；

16)行程控制差動差動回路；

17)壓力繼電器的保壓泄荷回路；

18)液控單向閥保壓回路；

19)多級調壓回路；

20)壓力繼電器控制的順序動作回路。

如下圖為液壓仿真控制系統的部分系統控制界面：

液壓仿真軟件；（需選配電腦）

提供大量的液壓、電氣標準元件圖庫，并可在回路中設置相關元件的技術參數。能進行液壓知識的學習以及回路的設計、測試和模擬；

可設計并繪制符合工業標準化的回路圖，包括：液壓回路圖、電氣控制電路圖、液電 - 控制回路 ;

軟件能夠判別回路設計是否正確，并給出提示 ;

提供免費升級。

西門子編程軟件 : （需選配電腦）

(一 ) 液壓仿真軟件；（需選配電腦）

1.提供大量的液壓、電氣標準元件圖庫，并可在回路中設置相關元件的技術參數。能進行液壓知識的學習以及回路的設計、測試和模擬；

2.可設計并繪制符合工業標準化的回路圖，包括：液壓回路圖、電氣控制電路圖、液電 - 控制回路 ;

3.軟件能夠判別回路設計是否正確，并給出提示 ;

4.提供免費升級。

(二 ) 西門子編程軟件 : （需選配電腦）

1.可進行 PLC 的指令編程，梯形圖編程等基礎知識學習應用；

2.可進行 PLC 控制回路的設計、測試和模擬；

3.提供免費升級

(三 ) 液壓圖冊（包含：液壓執行元件、控制元件、液壓泵、液壓馬達、附件等彩色剖視圖、分解圖等）

3、數據采集軟件：

a)數據采集系統功能簡介

本數據采集系統采用 AD 卡作為數據采集板卡；配置的傳感器都是精度等級在 0.5 級以上的高精度傳感器（可配置壓力傳感變送器、渦輪式流量傳感器、溫度變送器、位移傳感器變送器、功率變送器、扭矩轉速傳感變送器等），各傳感變送器都帶標準信號輸出，傳感器外部連接電纜均使用屏蔽效果良好的專用電纜，保證了數據采集的精度。數據采集軟件對這一系列傳感器的輸出信號進行數據采集，并實時描繪相關的曲線，生成實時數據報表，繪制任意 XY 軸的動態曲線，并且有曲線打印功能，數據報表保存打印功能，各個傳感器參數設置功能等等。實現計算機智能數據采集、分析、處理、數字顯示、曲線自動生成及實時監控等功能，符合未來液壓控制的發展趨勢。

數據采集系統基本機構原理圖

b)本數據采集系統主要技術參數：（型號以廠家詳見配置單）

名稱	技術參數
流量傳感器	精度等級 0.5%, 量程： 0-20L/min
壓力傳感器	精度等級 0.5%, 量程： 0-10MPa
功率傳感器	精度等級 0.5%, 量程： 0-5KW
溫度傳感器	精度等級 0.5%, 量程： -10-150 ℃
位移傳感器	精度等級 0.5%, 量程： 0-200mm
計算機	品牌機
顯示器	19'液晶顯示器
數據采集卡	12位精度
接線端子
32位 PCL 傳輸電纜

c)本數據采集系統部分界面截屏圖與功能簡介：

系統參數設置界面圖

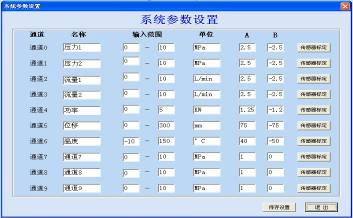

"系統參數設置 " ：這一界面共有 10 個通道（根據需要可以增加通道數量），這些通道都與數據采集的板卡的通道是一一對應，系統常用的通道有 6 個，預留 4 個通道作擴展用，假如需要添加一個數據采集點，就在通道 " 名稱 " 欄修改通道的名稱，將傳感器的量程輸入通道的 " 輸入范圍 " 內，填好相應的單位即可。

實時曲線繪制界面圖

1--坐標軸設置：設置 Y 軸坐標值， X 軸以時間為橫坐標，通常根據傳感器的量程范圍進行設置；

2--三維曲線模式：實時曲線一般為二維坐標系，但本數據采集系統也增加了三維模式，只需在三維曲線的小框框內打 " √ " 實時曲線窗口就切換成三維模式、數據采集系統將更加直觀與多樣化 ;

3--曲線顏色欄：這里所設定各曲線的顏色，實時曲線的顏色也與之相對應；

4--采集頻率：設置數據采集系統的采集頻率，采集頻率非常快，最小可設置為 1ms ，通常設置為 100-300ms 之間；

5--實時濾波：在數據采集過程中，不可避免的會有一定的干擾，可以選擇實時濾波，在一定程度上降低信號干擾，設置值通常為奇數；

6--數據采集系統啟停按鈕： " 開始采集 " 數據采集系統開始對數據進行采集； " 停止采集 " 數據采集系統停止采集；

7--實時數據保存：選擇實時數據保存，將實時采集的數據保存到數據庫中（ *.mdb ），以便下次調用，并且在歷史曲線、歷史報表中可以直接打開，并生成相應的格式；

8--建立數據庫：每次做實驗之前，都應先建立數據庫，然后選擇實時數據保存，每次采集的數據就自動保存到數據庫中；

9--實時曲線： Y 軸坐標為實際值， X 軸坐標為時間值；

10--通道欄，根據實驗數據采集的需要，選擇相應的通道（在通道前的小框框內 " √ " ，然后只要數據采集系統開始數據采集，數據采集系統就開始采集這一點的數據）；

11--實時數據顯示欄，顯示實時采集到的數據；

12--保存曲線，這里是將當前的曲線保存為位圖或 JPGE 等圖片格式。

歷史曲線繪制界面圖

1--打開數據庫：將保存了的數據庫在歷史曲線中打開；

2--查詢：選擇起始時間和終止時間，然后查某一時間段曲線；

3--設置 Y 軸的坐標值。

實時 X-Y 曲線繪制界面圖

1--設置 X 軸坐標參數：選擇 X 軸的坐標參數，有多種選項（壓力、流量、功率、位移等等），坐標值也可根據需要進行設置。

2--設置 Y 軸坐標參數：選擇 Y 軸的坐標參數，有多種選項（壓力、流量、功率、位移等等），坐標值也可根據需要進行設置。



歷史報表界面圖

1--打印預覽功能，接有打印終端的話，可以直接在此打印；

2--查詢功能：查詢某一時間段的報表數據。

JGSB-ZYC-01型工業智能型液壓綜合實驗臺配置清單

序號	名     稱	規 格 型 號		數 量	備 注
實驗操作臺
1	實驗臺	鋼結構焊接而成	1 臺
2	輔助實驗臺	鋼結構加鋁型材搭接而成	1 套
3	萬向輪	帶自鎖功能；滾輪式軸承	4 只		安裝實驗臺底部
4	腳墊	可調節固定	4 只		安裝實驗臺底部
液壓泵站
5	專用泵站控制系統 （ 1 套）	空開帶漏保		1 只	CHNT
6		交流接觸器		2 只	CHNT
7		220V 繼電器		2 只	歐姆龍
8		急停按鈕		1 只
9		按鈕（紅、綠）		各 2 只
10		指示燈		2 吸
11		急停按鈕		各 1 只
12	定量葉片泵 + 驅動電機	額定排量 :12ml/r 額定壓力 :21MPa 額定功率 :2.2kw 額定電壓： AC380V		1 套
13	變量葉片泵 + 驅動電動機	額定排量 :6.67ml/r 額定壓力 :7MPa 額定功率 :1.5kw 額定電壓： AC380V		1 套
14	蓄能器	NXQ-0.6L		1 套	凱虹液壓
15	油箱	額定容積 60L		1 只
16	空氣濾清器	HS-1163		1 只	登勝液壓
17	吸油濾油器	MF-04		1 只	登勝液壓
18	先導式溢流閥	DB10		1 只	SUPER
19	先導式溢流閥閥塊			1 套
20	油溫油面計	LS-3		1 只	登勝液壓
21	單向閥	S10A12B/		2 只	華德液壓
22	風冷器	AW0607-CA1 ∮ 220V		1 只	恒昌
23	壓力表	YN-60   0-10MPa		2 只	飛天液壓
24	系統輔助壓力表	YN-60   0-10MPa		4 只	飛天液壓
25	油管	1.5 米		2 條
液壓配件
26	雙作用液壓缸組件	元件型號 :HOB-50*200-LB 最大行程： 200mm 缸徑 50		2 只
27	節流閥截止閥組件	元件型號： DV12-1-10B/		2 只	華德液壓
28	單向閥組件	元件型號： S10A02B/		2 只	華德液壓
29	液控單向閥組件	元件型號： SV10PB1-30B/ 組件型號： FQ-SV10-3F		1 只	華德液壓
30	溢流閥 ( 直動式 )   組件	元件型號： DBDH6P10B/100 組件型號： FQ-DH6P-2F		2 只	華德液壓
31	溢流閥 ( 先導式 )   組件	元件型號： DB10-1-30B/315 組件型號： FQ-DB10-3F		1 只	華德液壓
32	順序閥組件	元件型號： DZ10-1-30B/210YM 組件型號： FQ-DZ6-3F		2 只	華德液壓
33	單向調速閥組件	元件型號： 2FRM5-31B/15QB 組件型號： FQ-2FRM5-2F		1 只	華德液壓
34	減壓閥組件	元件型號： DR10-1-30B/100Y 組件型號： FQ- DR10-2F		1 只	華德液壓
35	二位三通電磁換向閥組件	元件型號： 3WE6A61B/CG24N9Z5L 組件型號： FQ-3WE6A-3F		1 只	華德液壓
36	二位四通電磁換向閥組件	元件型號： 4WE6C61B/CG24N9Z5L 組件型號： FQ-4WE6C-3F		2 只	華德液壓
37	三位四通電磁換向閥 (O)   組件	元件型號： 4WE6E61B/CG24N9Z5L 組件型號： FQ-4WE6E-3F		1 只	華德液壓
38	三位四通電磁換向閥 (M)   組件	元件型號： 4WE6G61B/CG24N9Z5L 組件型號： FQ-4WE6G-3F		1 只	華德液壓
39	二位四通手動換向閥組件	元件型號： 4WMM6E50B/ 組件型號： FQ-4WMM6E-3F		1 只	華德液壓
40	壓力繼電器組件	元件型號： HED80A1X/100Z14KW 組件型號： FQ-HED8-1M		1 只	華德液壓

41	四通組件	組件型號： FQ-4T-3F	4 個
42	甘油式壓力表組件	組件型號： FQ-10MP a-1F-1M	4 只	雷爾達
43	高壓油膠管組件	組件型號 10-1-25.6MP a-2M-0.7	10 根
44	高壓油膠管組件	組件型號 10-1-25.6MP a-2M-1.0	15 根
45	液壓閥過渡底板	液壓閥專用底板安裝在閥上	20 塊
46	快換接頭陽接頭	開閉式液壓快速接頭	90 只	威爾康
47	快換接頭陰接頭	開閉式液壓快速接頭	56 只	威爾康
48	進油分油組件	組件型號： 4P-4F	2 套
49	回油分油組件	組件型號： 4T-4F	1 套
50	液壓油	32# 抗磨液壓油	60 升	中石油
數據采集系統
51	計算機	帶 PCI 插槽、 COM 接口	1 臺	品牌機
52	顯示器	19 '液晶顯示器	1 臺	品牌機
53	數據采集卡	SB-SJCJ	1 塊
54	數據采集線纜		1 根
55	壓力傳感器	KE-240001/100BG5W   4-20mA 信號輸出	2 只
56	流量傳感器	LWGY-6    4-20mA 信號輸出	1 只
57	溫度傳感器	Pt100    4-20mA 信號輸出	1 只
58	位移傳感器	NS-WY03   0-300mm    4-20mA 信號輸出	1 只
59	連接電纜	2 米	1 根
控制面板
60	PLC 輸入輸出模塊	組件型號： FQ-PLC-IN/OUT PLC: 三菱 FX1S-20MR  20 點	1 套	三菱
61	數據采集模塊	組件型號： FQ-PCI-2W 采集卡： PCI-1713U 32 路單端或 16 路差分模擬量輸入 , 或組合輸入方式、 12 位 A/D 轉換分辨率、 A/D 轉換器的采樣速率可達 100KS/s 、卡上 4096 采樣 FIFO 緩沖器、 2,500VDC 隔離保護、每個輸入通道的增益可編程、支持軟件、內部定時器觸發或外部觸發采樣模式	1 套
62	智能顯示模塊	組件型號： FQ-ZN-50W 壓力顯示儀表 流量顯示儀表 位移顯示儀表 溫度顯示儀表	1 套
附件
63	接近開關	DC24V 二線制	4 只	工業件
64	接近開關專用支架	鋁型材 , 專業開模制作	4 套
65	PLC 編程電纜		1 根	三菱
66	電源插排	AC250V   三孔	1 個	公牛
67	產品使用手冊	說明書、指導書	1 冊
68	液壓圖冊		1 冊
69	設備維修必備工具	內六角扳手（九件套） 1 套、螺絲刀（九件套） 1 套、活動扳手 12 寸 2 把、尖嘴鉗 1 把	1 套	標準件
