•JGYEYA6液压与气动PLC控制综合实训装置（工业型）

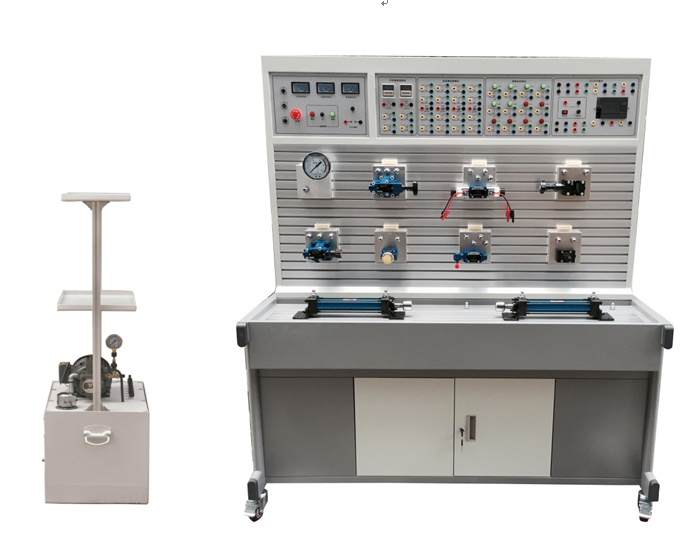

液压面 ：

气动面 ：

一、概述
液压与气压传动PLC控制综合实训装置采用“二合一”结构，配备两套实验设备，一套为气动与PLC实训平台，另一套为液压传动与PLC实训平台，且各自配有独立的PLC电气控制设备。
? 同一套装置既可以分别独立进行液压控制、气动控制的相应基本同路及其应用实验，又可以进行PLC编程及应用控制实验，适用于“液压传动与控制”、“液压与气压传动”、“气动技术”等相关课程的教学实训。
二、实训装置功能
1、实训装置由实训台、实训桌、电源模块、PLC电气控制模块、继电器控制
模块、控制按钮模块、时间继电器模块、液压泵站、液压元件、气泵、气动元件等组成。
2、实训台：双面铝材结构平台，主要用于安装液压气动相关元件，型材表面有标准的两道固定槽，最上面层主要以电气控制位置。
3、实训桌：铁质双层亚光密纹喷塑结构或全钢框架结构，带有集中收集实训遗油设计，实训桌下方设有元器件储存柜，用于存放元器件。
三、技术参数
1、输入电源：三相五线，380V．允差±l0%，50Hz。
2、直流电源：DC24V
3、装置容量：<3kVA。
4、工作环境温度：－5℃～40℃；
5、工作湿度：≤90%(40℃时)；
6、外形尺寸：1520mm×1050mm×1750mm
7、液压泵站：最大容积60L．2mm钢板、变量叶片泵及电机、油温液面计、清
洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表，L-HL46号液压油。变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。电机：额定电压380V．额定功率1.5kW，绝缘等级B。
8、无油静音空气压缩机：工作电源：AC220V；电机功率：750W,公称容量24L,额定输出气压0.8Mpa。
9、电源模块：电源部分别配有一个380V电压表、直流电压表、电流表，监视装置的交、直流输入电源及电流指示。启动/停止按钮主要用于控制液压泵站与气泵是否通电。配置急停按钮等，提供电气控制电路中的AC220V交流电压、DC24V直流电压。
10、PLC 主机模块：三菱FX1S-20MR主机，主机为12点开关量输入，8点开关量输出。
11、配有控制模块：PLC主机模块、直流继电器模块、控制按钮模块、时间继电器模块等。
12、通过机械控制，传统继电器控制，先进的PLC自动控制及MGGS组态软件控制、监控技术于一体，灵活实现其功能
13、液气压仿真教学软件：
（1）提供了大量液压和气动标准元件的图库、工作原理剖视图和详细的功能描述，各种回路都逼真地模拟这些元件的工作过程及原理。
（2）并可在回路中设置相关元件的技术参数。能进行液/气压知识的学习以及
? 回路的设计、测试和模拟。
（3）可设计并绘制符合工业标准化的回路图，包括：液/气压回路图、电液
/气控制电路图、液/气电-控制回路。
（4）软件能够判别回路设计是否正确，并给出提示。
（5）便于在教学中老师的讲解和学生对气动元件工作原理的理解掌握。提高了
学生的学习兴趣，激发学习的主动性。
四、液压与气动元器件配置清单

四、液压与气动基本实训项目
?
? 1、单级调压回路
? 2、多级调压回路
? 3、减压回路
? 4、卸荷回路
?? 5、进油节流调速回路
?? 6、回油节流调速回路
?? 7、旁油节流调速回路
? 8、液压缸差动连接的快速运动回路
? 9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步回
? 19、PLC编程软件学习和使用
? 20、PLC与计算机的通讯，在线调试、监控
? 21、PLC控制的液压基本回路实训（优化控制）
六、气动基本实训项目
1、单作用气缸的换向回路?????????????????
2、双作用气缸的换向回路????????????????
3、单作用气缸速度控制回路????????????????
4、双作用气缸单向调速回路???????????????
5、双作用气缸双向调速回路???????????????
6、速度换接回路?????????????????????????
7、缓冲回路??????????????????????????????
8、二次压力控制回路?????????????????????
9、高低压转换回路????????????????????????
10、计数回路??????????????????????????
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
? 21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、残压排除回路
24、自动与手动运用回路
25、双手操作回路
26、PLC编程软件学习和使用
