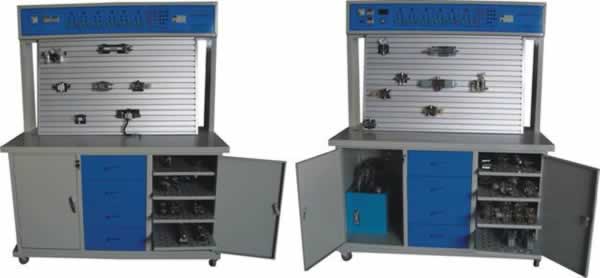

JGYL-90A 透明气动液压PLC控制综合实验台
一、透明气动液压PLC控制综合实验台描述：
JGYL-90A透明气动液压PLC控制综合实验台是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，在我公司透明液压产品的基础上，综合了我们公司气动PLC控制实验设备的优点，采用实验台结构,是目前集气动控制技术、液压传动控制技术以及PLC可编程控制器控制技术于一体的理想的综合性实验室设备。实验时，他们可以相辅相成，交叉控制。可以让学生直观、感性的对比、了解、电、液各自具有的特点、特色、优点及缺点等。

二、透明气动液压PLC控制综合实验台基本配置：
其基本配置为一个实验台配有一套气动控制实验元件和一套液压控制实验元件，且各自配有独立的一套电气控制实验设备。
利用此套实验室设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实验，以及PLC编程及应用控制实验；同时，也可综合地进行相互配合的实验：如实现气－电控制，气－液控制，电－液控制，以及气－电－液综合控制。
1.实验系统采用“二合一”的机构，即一张实验桌可以供两组四位学生同时进行实验，有助于讨论学习，提高产品的性价比，
2.实验室元件均为进口透明有机材料制成，便于了解和掌握液压元件的机构、性能及用途。熟悉几十种基本液压回路的工作过程和原理。本实验台实验时，组装实验回路快捷方便。
3.电气主控单元采用PLC可编程控制器控制，可与电脑通讯实现微机智能控制。同时，以液压回路为控制对象，加强对PLC可编程控制器的学习及应用。
4.采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程控制器的优越性，加深对PLC编程器的了解及掌握
三、透明气动液压PLC控制综合实验台技术参数：
1.电源：220V50Hz(市电)
2.演示台外形尺寸：1400mm（长）×850mm（宽）×1710mm（高）。
3.铝合金实验屏尺寸：1160mm（长）×950mm（高）×230mm（宽）
4.液压实验泵站500*350*300(mm)
工作电源：AC：220V永磁调速电机,调速范围：0-1500转/分
安全限速范围：1000-1500转/分液压泵工作时离液压台1.5m远处噪声≤58dB
5.演示实验油路液流要求压力仅需0.3-0.5Mpa(油泵高压力：Pmax＝1.5Mpa)
6.液压泵工作时离液压台1.5m远处噪声≤58dB。
7.空气压缩机（基本配置小型机）
规格:430*210*600（mm）
电源:AC220V
功率：360W
高压力：1.3mp
排气量：0.039m3/min
温度：90度
润滑油：10#变压机油
噪音：<65Dbca
储气容积:10L
净重：21kg
8.PLC可编程控制器：松下FP1-14型(也可根据需要另选其它品牌型号PLC)
9.实验台重量：120KG
四、透明气动液压PLC控制综合实验台实验项目：
（一）、22个气动基本回路实验
（二）、18个液压传动基本回路实验
（三）、PLC可编程序控制器的基本编程、基本控制技术的应用
（四）、继电器控制技术应用
（五）、气－电控制，气－液控制，电－液控制，以及气－电－液综合控制实验
（六）、其他扩展、综合性实验
二十二种基本气动回路

1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
十八种基本液压传动控制回路
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用电器行程开关的顺序动作回路
18.用行程阀的顺序动作回路
五、透明气动液压PLC控制综合实验台配置清单：

液压配件

气动配件

工具及配件

。
