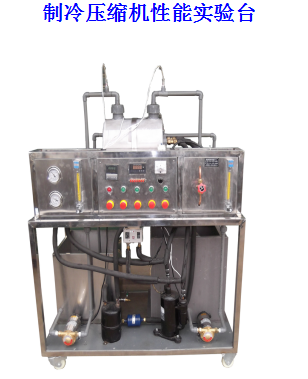

JG•制冷压缩机性能实验台 JGKY-749

实验目的：

1 、 加深了解制冷循环系统的组成 。

2 、 学习测定制冷机性能的方法 。

3 、通过对新型蒸发器、冷凝器的进出水水温的检测，计算压缩机的制冷量、压缩机效率、制冷系数及蒸发器冷负荷、冷凝器的换热量。

主要配置：

全封闭 制冷压缩机、冷凝器、节流阀、蒸发器、 冷水泵、热水泵、玻璃转子流量计 , 水箱、 电加热装置、液体转子 流量计、 8 路万能 巡检仪、温度传感器、高低压控制器、干燥过滤器、储液罐、电流表、电压表、压力表 、不锈钢 移动式实验台等组成 。

技术参数：

•  输入电源：单相 AC220V ± 10% 50Hz ，功率 1.2KW 。

•  实验台采用封闭式制冷压缩机，蒸发器和冷凝器均为水换热器。压缩机的轴功率通过输入电功率来

测算。 制冷工质采用 R11。

•  测量参数：电压： 0 ～ 250V ，电流： 4 ～ 5A ，水流量 40 ～ 400L/h ，排气压力 1.5Mpa ，吸气压力  0.04 ～ 0.07Mpa ，冷凝温度： 35 ℃，蒸发温度： 5 ℃。

4、冷、热 水泵 参数 ： 流量 : 20L/min ，扬程： 12m，功率：120W。

5、蒸发压力表量程-0.1-1.6MPa,冷凝压力表量程-0.1-0.9MPa。

6、冷水箱: 不锈钢,容积：80L（冷水箱有盖密封，防止落灰，配有液位显示装置；水箱入口配有浮球阀以保证水箱水位恒定）。

7、热水箱 :不锈钢,容积：60L，加热功率2.0KW（热水箱有盖密封，与冷水箱独立，配有液位显示装置）。

8、 温度由高精度温度传感器测量，高精度万能信号输入巡检仪显示。

9、外形尺寸：1400×650×1600mm，外形为不锈钢可移动支架， 带双刹车轮。

。
