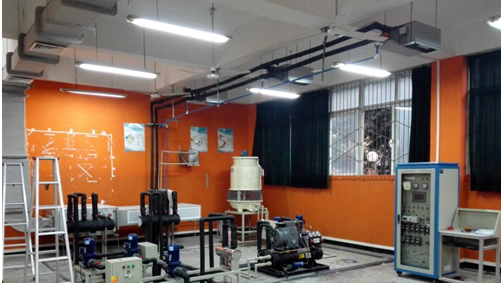

JG-12B 中央空调机实训系统（工程型）

中央空调机实训系统（工程型）是根据教育部 “ 振兴 21 世纪职业教育课程改革和教材建设规划 ” 要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
中央空调机实训系统（工程型）也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站 / 所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。
二、特 点
1. 系统终端处理机多样化：采用风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。
2. 每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
3. 系统的完整性、独立性：与实际中的中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
4. 操作台只需交流 380V 电源即可投入使用，占地面积小，节约用房、减少基建投资。
5. 装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
6. 实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
7. 设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。

三、技术参数
1. 输入电源：单相三线～ 380V±10% 50Hz
2. 工作环境：环境温度范围为 -5 ℃ ～ +40 ℃ 相对湿度＜ 85%(25 ℃ ) 海拔＜ 4000m
3. 装置容量：＜ 10.8kVA
4. 外形尺寸： 10000mm×11000mm×2100mm
5. 制冷剂类型： R22
6. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四 . 装置的基本组成
1. 充分地展示了中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
2. 装置底盘采用加强钣金结构设计，框架采用铝型材结合铝塑板封面组成。
3. 智能温度控制器 3 套：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。
4. 工作流程图板套工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
5. 测量仪表 1 套：配备指针式真空压力表、温度显示仪表等。
6. 空调系统各个部件下都挂有制冷部件介绍图和说明。

五、 关键配套件
1 ） PLC 的主要技术参数：
主站模块的配置为：
FX2N-48MR ：主站 PLC 主机，与上位计算机进行连接，将从站 PLC 及其控制和采集的中央空调运行参数显示到上位计算机上面，上位计算机安装有组态软件。
FX2N-48CCL ：作为 CC-LINK 的主站模块，与从站模块的 PLC 进行现场总线通讯。
2 ）触摸屏模块
? C P U:Intel 1037U 1.8GHz 22nm 双核处理器 TDP 17W 超低功耗处理器
? 主板 :Intel M11 工控固态节能主板
? 内存 :1G DDR3 1333 超高速内存 , 支持 1333/1066MHz 内存 , 最大可支持 8GB 。
? 硬盘 :24G SSD 固态硬盘
? 显卡 : 集成 Intel HD Graphics 核心显卡 , 提供 VGA 、 LVDS 、双 HDMI 显示输出 ,LVDS 支持双通道 24bit, 支持单独显示、双显复制、双显扩展。
? 声卡 : 集成 ALC662 6 声道高保真音频控制器
? 网卡 : 集成 1 个 RTL 千兆网卡 , 支持网络唤醒、 PXE 功能。
? 电源 : 外置电源（ 100V 至 220V 宽幅电压，全球通用）
? 显示屏 :13 寸 LED 工控屏分辨率： 1024*600
? 触摸屏 : 台湾军工 Touchkit 4 线触摸屏，透光率高；性能稳定，触摸灵敏
? 整机接口 :4* USB 2.0 接口 , 其中两个可支持 USB3.0( 需定制 ) ，
? 1* HDMI 接口 :1* VGA 接口 ,1* RJ-45 网络接口 ,1* Line out （绿色） ,1* Mic （红色 )
? 2*COM 串口 ,1* 12V DC_JACK 输入接口
3 ）继电器模块
继电器模块，安装有中间继电器（ AC220V ），交流接触器（ AC220V ），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对空调设备进行过程控制。
4 ）仪表模块
仪表模块，分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。
5 ） a. 三相带漏电保护总开关 ;b. 三相电源保险丝 ;c. 压缩机电压指示 ;d. 压缩机电流指示 ;e. 模拟锅炉电流指示 ;f. 冷水水泵压力指示 ;g. 热水水泵运行指示 ; h. 冷却水水泵运行指示 ;i. 空气调节风机电流指示 ;j. 压缩机工作指示 ;k. 模拟锅炉工作指示 ;l. 冷冻水水泵工作指示 ;m. 冷却塔工作指示 ;n. 冷却塔风机工作指示 ;o. 空气调节风机工作指示 ;p. 数显冷冻水水温调节指示 ;q. 数热水水温指示 ;r. 数显冷却指示 ;s. 制冷开关 ;t. 数显冷水水温高调节指示 ;u. 制热开关 ;v. 数显热水水温调节指示。
6 ）按钮及信号模块
按钮及信号模块，安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控中央空调的运行，如：压缩机启动停止，主风机启动停止等。按钮及信号模块，既可与继电器模块连接实现继电器回路控制，也可与 PLC 连接实现 PLC 回路控制。
七、中央空调主机系统
1 ）制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵，制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。
2 ）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜，可观察制冷剂物理状态和流动方向。管路中串接的电磁阀，作为制冷系统通断控制部件，高低压力表显示高压压力和低压压力。
3 ）冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成，用于吸收冷凝器中制冷剂散发的热量。
4 ）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成，用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
5 ）具有热源系统模块。供热系统由 1 台中央空调专用加热器、 1 台热水泵、手阀等组成。
