技术指标

说 明

装置功能

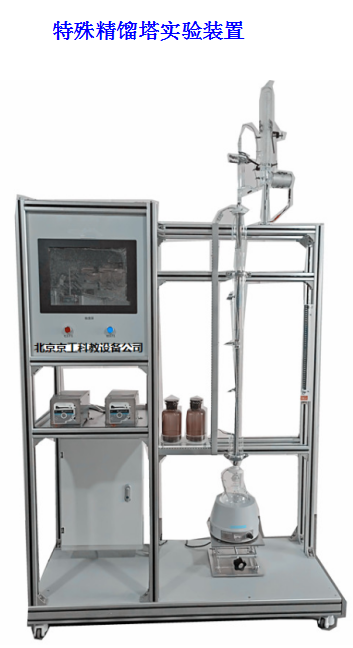

1 、熟悉精馏单元操作过程的设备与流程。

2 、学习精馏塔效率的测定方法，适用于常压、加压和减压精馏等特殊精馏。

3 、全触摸集成化控制，高稳定数据传输，硬件加密。

4、 装置可实现移动终端扫码，获取装置工艺视频介绍。

主要配置

玻璃精馏 塔、保温塔 、冷凝器、 玻璃塔釜 、 加热器 、 U 型 压力 计 、流量计、 温度传感器 、 真空系统、 中央处理器 、 触摸屏、 高品质铝合金型材框架 。

公用设施

水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。

液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。

电：电压 AC220V ，功率 2KW ，标准单相三线制。

技术参数

•  精馏塔塔径φ 20mm ，塔高 1200mm, 材质为玻璃塔结构，塔内填装 316L 不锈钢φ 3 mm θ网环型填料。塔釜为三口烧瓶 ， 带导电膜保温，保温段加热功率上下两段各 300W ；塔釜容积： 500ml 。

•  塔釜加热：塔釜置于 500W 电热包中。 集成控制 。

•  液体流量计范围： 1.6-16ml/min 。

4 、塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁圈、回流比计数器等组成，回流比控制范围： 99 ： 1 — 1 ： 99 。

5、 温度传感器：Pt100，显示分度0.1℃。

6 、中央处理器：执行速度0.64μs，内存容量16K ，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。

7 、模拟 量 模块：高达16位分辨率，总和精度±0.5% ，内建RS485通讯模式 。

8、 温度模块：分辨率0.1℃，精度0.5% ，内建RS485通讯模式。

9 、 采用一体机平板触摸电脑，全程数字化触摸屏控制操作 。 HMI：投射式触控技术，5000万次触摸点，内存 4 G ，功能：中央处理器数据显示控制。

10 、额定电压： 22 0V，总功率： 1.5 kW 。

11 、外形尺寸：1 3 00×5 0 0× 22 00mm（长×宽×高）， 外形为可移动式设计， 带刹车 轮， 高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮 。

1 2 、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念 。

13、 配数据采集软件一套，在线工业组态软件一套 。

测控组成

变量

检测机构

显示机构

执行机构

流量

转子流量计

转子流量计

手动调节

回流比

回流比继电器

触摸屏

回流比控制 器

塔节 温度

PT100 铂电阻

触摸屏

无

塔顶 温度

PT100 铂电阻

触摸屏

无

塔釜 温度

PT100 铂电阻

触摸屏

调压模块
