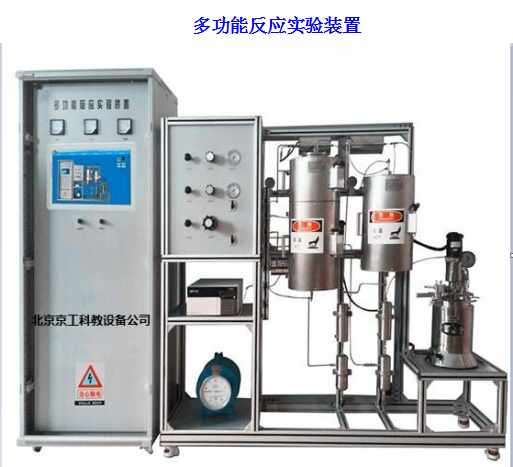

JG•多功能反应实验装置JGY-307/II
技术指标 |
说 明 |
|||
装置特点 |
• 本装置由固定床反应器、流化床反应器及釜式反应器组成，三套系统间可切换操作；应用于反应工程和催化反应工程和催化工程及化工工艺、生化工程、环境保护专业。 • 可进行间歇、连续操作，能够完成气-固、固-液、液-液、气-液-固反应，操作方式多样化。 3 、 各温度控制处实际温度与设定温度误差≦2℃；显示精度：0.1℃。温度控制灵活。恒温区较宽，采用高精度智能化仪表测、控温；整机流程设计合理，设备安装紧凑，操作方便，性能稳定，重现性好。 |
|||
装置功能 |
• 了解多功能催化反应实验装置的组成及工艺。 • 进行气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验。 • 进行加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应的研究。 • 了解液相釜式反应器的基本结构及工作原理。 5、 全触摸集成化控制，高稳定数据传输，硬件加密。 6、 装置可实现移动终端扫码，获取装置三维工艺视频介绍。 |
|||
主要配置 |
固定床反应器、流化床反应器、釜式反应器、预热器 、加热炉、 计量泵、气泵、、冷凝器、气液分离器、 质量 流量计、湿式气体流量计、压力表、调速电机、 温度传感器、 中央处理器 、 触摸屏、 高品质铝合金型材框架 。 |
|||
公用设施 |
水：装置需冷却水，自带和自来水管相连的接口。 电：电压AC 38 0V，功率 8.0 KW，标准 三 相 四 线制。每个实验室需配置1～2个接地点（安全地及信号地）。 |
|||
技术参数 |
• 固定床反应器：φ20×550mm， 316L 不锈钢材质；热电偶套管 ， φ 3 mm，内插Φ1mm热电偶；催化剂装填量：5-30m l ；最高使用压力 ， 0.2M P a 。 • 流化床反应器：稀、浓相段直径：Φ20mm、高350mm，扩大段直径：Φ57mm，长200mm ；热电偶套管 ，Φ 3mm，内插Φ1mm热电偶 ， 316L 不锈钢材质。催化剂装载量：10-50ml。 • 固定床反应器加热炉： ф2 8 0 ×5 5 0mm， 开启式， 加热功率(三段加热)各1KW，加热形式：碳化硅 炉管 +金属内衬 。 内层为保温层，外层为网孔防护层。 最高使用温度 ， 9 00℃ 。 4、 流化床 反应器加热炉： ф 30 0 × 60 0mm， 开启式， 加热功率(三段加热)各1KW，加热形式：碳化硅 炉管 +金属内衬 。 内层为保温层，外层为网孔防护层。 最高使用温度 ， 9 00℃ 。 5、 预热器：不锈钢，内径φ 10 mm，长度250mm，内有防返混及防沟流装置 ； 使用温度：室温-400℃， 使用压力 ： 常压 。 7、2 路气体管路，气体质量流量控制器控制气体流量，流量规格：200 ml/min ， N 2 标定，准确度：±1%F.S 。 • 加料罐:体积 10 00ml，材质： 石英玻璃 ，数量1个 。 • 液体混合器：50 ml，材质：304不锈钢，数量1个。 10 、产品冷凝器： 316L 卫生级 不锈钢，Φ76×200mm（316L内盘管） ，数量 2个 。 11 、气液分离器： 容积 500mL， 316L 卫生级 不锈钢 ，数量 2个 。 12、 液体泵：蠕动泵，转速范围0.1～ 5 0rpm ， 流量：0.2- 10 ml/ min， 4～20mA远程输出 控制 ，数量 2台 。 13 、湿式气体流量计：额定流量：0.2m 3 /h，容积：2L，精度：±1% 。 14 、温度传感器： K 热电偶，显示分度0.1℃ 。 1 5 、 管路阀门：316L不锈钢 精密卡套管和阀门。 1 6 、 节能环保冷凝系统：温度范围-10～20℃， 容积 5L， 控温精度± 0.5 ℃ 。 1 7 、中央处理器：执行速度0.64μs，内存容量16K ，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。 1 8 、模拟 量 模块：高达16位分辨率，总和精度±0.5% ，内建RS485通讯模式。 1 9 、温度模块：分辨率0.1℃，精度0.5% ，内建RS485通讯模式。 20 、 采用一体机平板触摸电脑，全程数字化触摸屏控制操作 。 HMI：投射式触控技术，5000万次触摸点，内存 4 G ，功能：中央处理器数据显示控制。 21 、额定电压：380V，总功率： 8.0 kW 。 22 、外形尺寸：1 8 00× 60 0×1 9 00mm（长×宽×高）， 外形为可移动式设计， 带刹车轮， 高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮 。 23 、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念 。 24、 配数据采集软件一套，在线工业组态软件一套 。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
气体 流量 |
气体质量流量控制器 |
触摸屏 |
阀控 |
|
液体加入量 |
蠕动泵 |
触摸屏 |
转速调节 |
|
固定床预热 温度 |
K 型热电偶 |
触摸屏 |
调压模块 |
|
固定床加热炉温度 |
K 型热电偶 |
触摸屏 |
调压模块 |
|
固定床反应温度 |
K 型热电偶 |
触摸屏 |
无 |
|
流化床预热 温度 |
K 型热电偶 |
触摸屏 |
调压模块 |
|
流化床加热炉温度 |
K 型热电偶 |
触摸屏 |
调压模块 |
|
流化床反应温度 |
K 型热电偶 |
触摸屏 |
无 |
|
釜式反应器温度 |
K 型热电偶 |
触摸屏 |
调压模块 |
|
反应压力 |
指针式压力表 |
压力表就地显示 |
无 |
|
。
