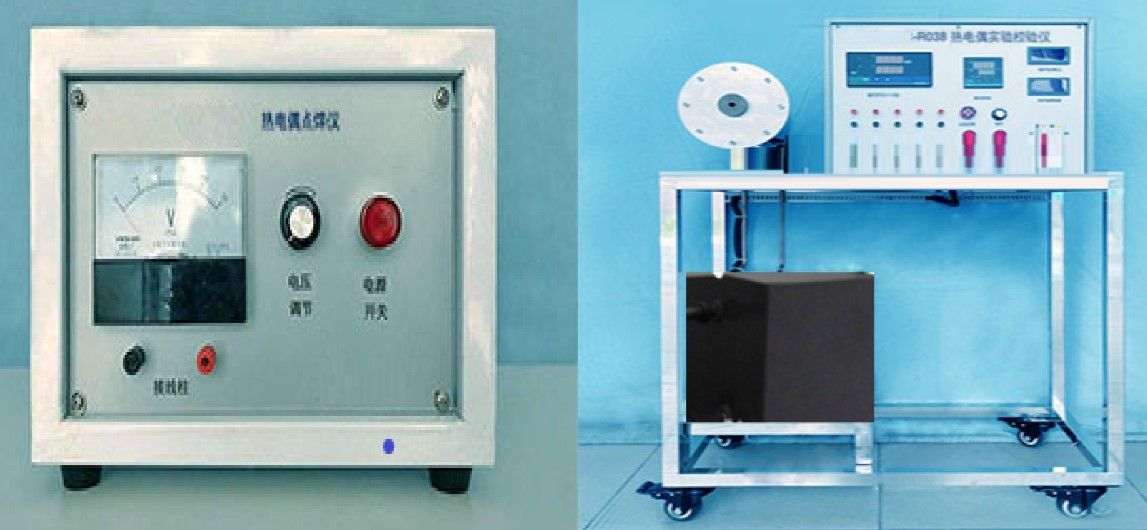

熱電偶點焊儀、熱電偶校驗儀實驗裝置

J G ACC-R037 熱電偶點焊儀

一 . 實驗目的
　　 使用電弧法制作絲徑 3mm 以下 K 、 T 、 J 、 N 、 E 熱電偶焊接。
二 . 技術指標
1. 工作電壓： 220V 、功率 500W 。
2. 裝置外形尺寸： 300*200*220mm 。
三 . 主要配置及參數
　　 變壓器、電壓調節裝置、銅板電極、石墨電極、 靜電噴涂機箱、點焊夾、點焊手柄、充電指示儀表、精度功能電子控制電路

下面介紹 JG ACC-R03 型 熱電偶校驗儀實驗裝置
一 . 實驗目的
　　 用于對中溫區工作熱電偶的標定和校驗用。
二 . 技術指標
1. 熱電勢測量范圍： K 型， 0-24.9055mV ， E 型， 0-45.093mV ， J 型， 0-33.102mV （在 0-600 ℃ 測溫范圍內由熱電偶分度表查得）。
2. 溫度測量范圍 0 ～ 600 ℃ 。
3. 工作電源：電壓 AC220V 、 50Hz ，單相三線制、功率≤ 600w ；安全保護：具有接地保護、漏電保護、過流保護。
4. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
5.304 不銹鋼臺面、不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
6. 裝置外形尺寸： 800×450×1120mm 。

三 . 主要配置及參數
1. 不銹鋼干式加熱爐 1 只：電壓 200V 、功率 500W 、尺寸 300mm*200mm*270mm 。
2. 陶瓷管 1 根：耐溫 900 ℃ 。
3. 高鋁管 2 根：耐溫 1200 ℃ 。
4. 加熱絲：電壓 220V 、功率 500W 。
5.8 路巡檢儀 1 只：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
6. 智能溫控儀表：電壓 220V 、分度號 K 、量程 0~999 ℃ 、繼電器輸出。
7. 熱電偶 2 根：分度號 K 、測量范圍 0~800 ℃ 。
8. 溫度傳感： K 、 E 、 J 型熱電偶及被檢熱電偶；分度號 K 、測量范圍 0~800 ℃ ；分度號 E 、測量范圍 0~800 ℃ ；分度號 J 、測量范圍 0~750 ℃ 。
9. 水箱 1 只： 304 不銹鋼材質、尺寸 300mm*300mm*300mm 。
10. 水泵 1 臺：電壓 220V 、功率 35W 、揚程 2.0 米、流量 2000L/h 。
11. 萬用表 1 只：直流電壓 0.1mV~1000V± （ 0.5 ％ +3 ）、交流電壓 0.001V~750V± （ 0.8 ％ +5 ）、直流電流 0.1μA~20A± （ 0.8 ％ +10 ）、交流電流 0.01mA~20A± （ 2.0 ％ +5 ）、電阻 0.1Ω~20MΩ± （ 0.8 ％ +3 ）、電容 1nF~20000uF± （ 2.5 ％ +20 ）、操作方式手動量程、 NCV 測量。
12. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；有功功率表；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成 。
