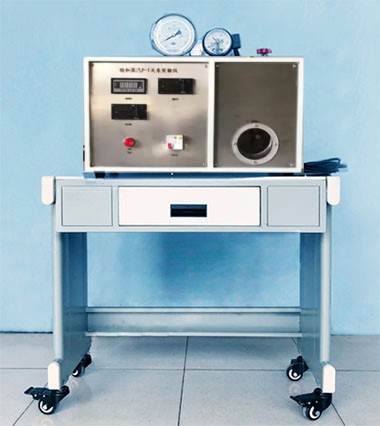

饱和蒸汽 P-T 关系实验装置 JG ACC-R009饱和蒸汽 P-T 关系实验仪
一 . 实验目的
1. 通过观察饱和蒸汽压力和温度的关系，加深对饱和状态的理解，从而树立液体温度达到对应液面压力的饱和温度时，沸腾便会发生的基本概念。
2. 通过试验数据的整理，掌握饱和蒸汽 P-T 关系图表的绘制方法。
3. 学会用 Microsoft Excel 绘制并拟合各种与 p-t 关系有关的曲线，总结 p-t 关系经验公式。
4. 直接观察小容积和金属表面很光滑条件下的泡态沸腾现象。
二 . 技术指标
1. 工作环境：常温、常压。相对湿度：≤ 90 ％ RH 。
2. 电蒸汽发生器内的工作温度 40 ～ 150 ℃ ，压力最大 0.6MPa ，蒸气发生器内可以在 30 ～ 40 ℃ 实现水沸腾。
3. 工作电源：电压 AC220V±10% 、 50Hz ，单相三线制，功率≤ 1200w ；安全?；ぃ壕哂薪拥乇；?、漏电?；?、过流?；ぁ?
4. 装置外形尺寸： 875mm*450mm*1220mm 。
三 . 主要配置及参数
1. 不锈钢高压电加热蒸汽发生器：由不锈钢法兰、紫铜管、高温钢化玻璃，管式加热片、耐高温绷带及不锈钢外壳组成。
2. 法兰翻边短管 1 套：铜管翻边一件、不锈钢法兰四件、测温短管一件（焊接）、接头连接管一件（焊接）。
3. 蒸汽发生器外壳 1 套： 304 不锈钢材质。
4. 耐高压透明保护视窗 2 块：高温钢化玻璃， φ100mm*20mm 。
5.C 型加热片 2 片：电压 220V 、功率 800w 。
6. 耐高温绷带：含玻璃纤维。
7. 真空精密压力表 1 只：量程 -0.1~0.9Mpa ，精度等级 0.4 级。
8. 电接点压力表 1 只：量程 -0.1~1.5MPa ，精度等级 1.6 。
9. 有功功率表 1 只：辅助电源 AC220V 、测量范围 0~1250W 、电压： 0~250V 、电流 5A 、尺寸 91*45mm 。
10. 智能温度控制仪：电压 220V 、分度号 PT100 、量程 0~400.0 ℃ 、继电器输出、精确度等级： 0.5 。
11. 温度传感器 1 只：分度号 PT100 ，测量精度 0.1 ℃ ，测温范围： -200 ℃ ~420 ℃ 。
12. 功率调节仪：固态调压器， 10A ， 380VAC ， 470KΩ-560KΩ/2W ，电位器：调节功率。
13. 双面亚光密纹喷塑实验桌（配抽屉、万向轮及禁锢脚、调整角可调整桌面水平及固定）。
14. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；电压表、加热调节旋钮；可控硅控制器；正泰电器：带灯自锁按钮开关、继电器、漏电?；た掌氐茸槌伞?
