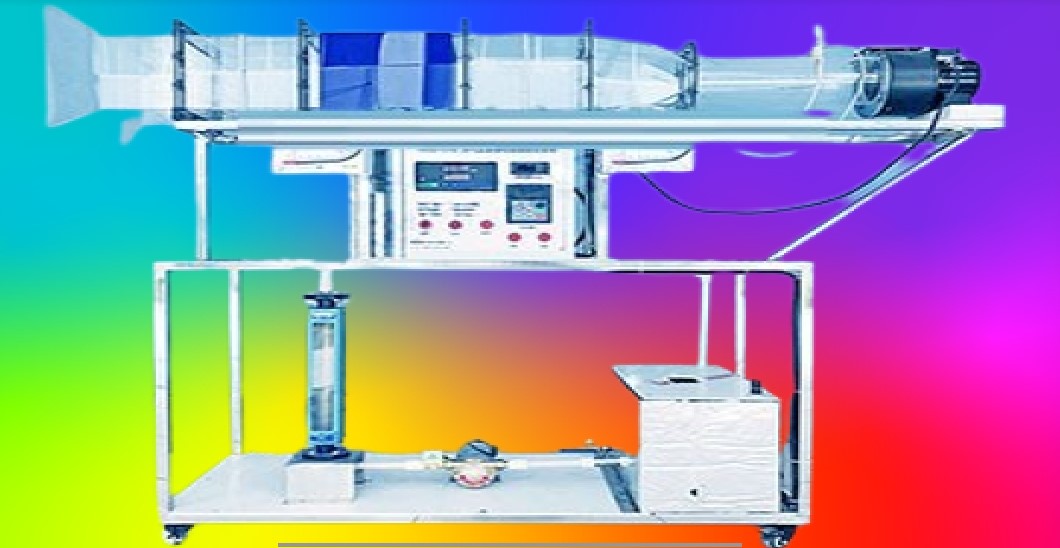

空气加热器性能测试实验装置 JG ACC-Z015 型 空气加热器性能测试实验台

一 . 实验目的
1. 测量换热器的传热系数和阻力。
2. 本实验台是空气通过翅片换热器的流通阻力，测试风速，利用水箱加热使热水通过换热器的流通阻力，测试流量和温度，从而实现气—液翅片管换热器的换热量，确定传热系数。
二 . 技术指标
1. 装置工作环境：常温、常压下运行。
2. 加热器功率： 4.5KW 。
3. 工作电源 AC220V 、 50Hz 、单相三线制、功率 10KW ，安全?；ぃ壕哂薪拥乇；ぁ⒙┑绫；ぁ⒐鞅；ぁ?
4. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。 5. 装置外形尺寸： 1500×500×1650mm 。
三 . 主要配置及参数
1. 气 [ 空气 ] — 液 [ 热水 ] 换热式。
2. 实验风洞 1 只：透明有机玻璃材质。
3. 风机：电压 220V 、功率： 330W 、转速： 2800rpm 。
4. 变频器 1 套：控制风机转矩调节风量大小。
5. 翅片管 1 套。
6. 水泵、转子流量计： 40 － 400L/h 。
7. 测量系统：毕托管 1 个，红油斜管微压计 2 个： Dwyer 、 -10~600pa 、含红油 1 瓶、双色管 1 条。。
8. 温度巡检仪 1 台、温控仪 1 台
9. 不锈钢电热水箱和水循环系统。
10. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、带灯自锁按钮开关（正泰）、变频器控制面板、线槽等组成，控制箱面板采用深蓝色楷体。 11. 不锈钢框架实验台（ 38*38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成

。
