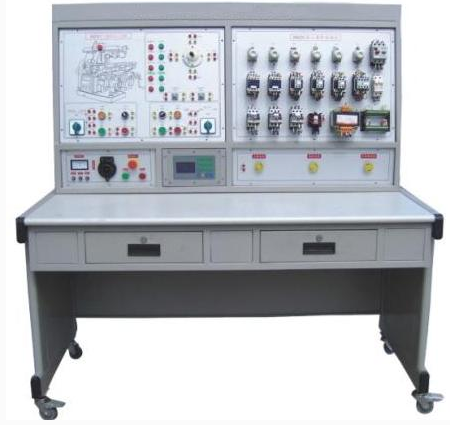

JG-Z3040B 型摇臂钻床电气技能实训考核装置

一、概述

Z3040B 型摇臂钻床电气技能培训考核实验装置 ” 是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的

二、适用范围

本装置适用于摇臂钻床电气控制的模拟与电气故障排除的技能考核。

三、技术性能

1 、输入电源：三相四线（～ 380V±10% 50Hz ）

2 、工作环境：温度 -10 ℃～ +40 ℃ 相对湿度＜ 85%(25 ℃ ) 海拔 <4000m

3 、装置容量：＜ 1KW

4 、外形尺寸： 1410mm×725mm×1535mm

四、装置的基本装备

1 、电源控制面板（铝质面板）

（ 1 ）交流电源（带有漏电保护措施）提供三相交流电源（ 380V ）

（ 2 ）人身安全保护体系屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。

2 、主令控制及图示板（铝质面板）面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。面板上印有 C650 型普通车床示意图，可以很直观地看出 C650 普通车床的外形轮廓。

3 、元器件安装板面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。

4 、三相异步电动机四只 380V 三相鼠笼异步电动机，分别用作主轴电动机、冷却泵电动机、立柱松紧电动机和摇臂升降电动机。

5 、故障开关箱设有 32 个开关，其中 K1 到 K17 用于故障设置； K18 到 K32 保留。

6 、实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。

五、实验项目及主要内容

1 、学生熟悉常用低压电器的机构、原理；

2 、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上；

3 、提高学生的动手能力的技能操作水平；

4 、通过对机床故障排除，完成机床常见故障的排除；

5 、可以设置故障点做为维修电工的技能考核台。

。
