JG•JGLBZ—12 离心泵综合实验台

一、 功能：

本实验台可测定：泵特性曲线（ H— Q 曲线、 N—Q 曲线、 n —Q 曲线）实验；泵汽蚀余量实验；泵串并联实验。

二、配置：

防腐水泵（泵 Ⅰ、泵Ⅱ ）、有机玻璃计量水箱、 PVC 压力容器罐、真空压力表、压力表、孔板流量计、测压计、电控箱、电机功率由智能仪表显示、 UPVC 管路及局部构配件、铜质阀门、支架、可移动带刹车脚轮。

三、技术参数：

测量压力： 0－0.25mPa

测量真空表：－ 0.1mPa

水泵流量： 4m³/h 水泵扬程：11 m

电流变化范围： 0－0.35A

电源：单相 /220V 功率：0.75KW×2

外形尺寸： 1450×500×1775（㎜）

重量： 80㎏

工作环境：常温

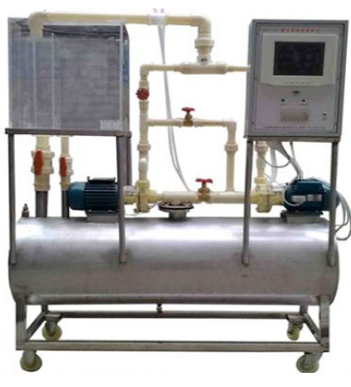

离心泵综合试验台
产品型号： JGL － 585R

外形尺寸： 1450×550×1800mm
工作电压： 220V    功率： 750W
转速测试主要用途：做水泵特性、水泵汽蚀和水泵的串、并联试验。
主要配置：两台实验水泵；流量传感器、压力传感器、温度传感器、回水箱、 ABS 串、并连管路、铜阀门、控制箱、 7 寸液晶显示屏、 304 不锈钢实验台等。
离心泵参数：
最大流量： 4.5m3/h
最大扬程： 11m
泵进口管管径 d ： 32mm
电机额定功率： 750W
电机额定转速： 2840 转 / 分
所有数据由带标准信号的液晶屏同屏显示，便于观察每个数据的即时变化，配有微机数据采集，自动数据分析处理、数据分析处理表格，绘制特性曲线功能的软件。配品牌电脑 1 台

离心泵综合试验台
产品型号： JGL － 585
外形尺寸： 1450×550×1800mm
工作电压： 220V    功率： 750W
转速测试主要用途：做水泵特性、水泵汽蚀和水泵的串、并联试验。
主要配置：两台实验水泵；正负压力表；孔板流量计；压差计；回水箱；标定计量箱、 ABS 串、并连管路、铜阀门、控制箱等。
离心泵参数：
最大流量： 4.5m3/h
最大扬程： 11m
泵进口管管径 d ： 32mm
电机额定功率： 750W
电机额定转速： 2840 转 / 分

。
