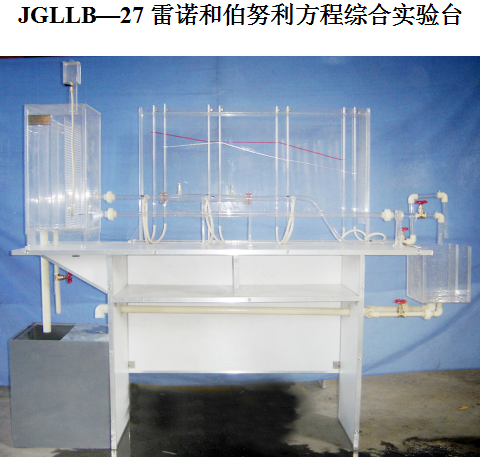

JG•JGLLB—27 雷诺和伯努利方程综合实验台

一、 功能：

本实验台为综全型可进行：（ 1 ）雷诺实验：可演示层流、紊流及流态的转变过程；测定液体（水）在圆管中流动的临界雷诺数 — 即下临界雷诺数。

（ 2 ）伯努利方程实验：观察流体流经能量方程试验管的能量转化情况，对实验中出现的现象进行分析，加深对能量方程的理解。

二、配置：

供水箱（工程塑料厚 4mm 、容积约 0.05 立方米）、稳压水箱（有机玻璃厚 4mm 、容积约 0.025 立方米）、雷诺实验管道（有机玻璃厚 3mm 、内径 14mm ）、伯努利实验管道（有机玻璃厚 3mm 、内径 D1=14mm 、 D2=25mm ）、颜色罐、针阀、水泵（型号： AP3500 ，产地：广东振华电器有限公司）、计量水箱（有机玻璃厚 4mm ，容积 10L ）、压差板、循环管道（工程塑料厚 3mm ）、实验桌等。

三、技术参数：

流量： 2000L/n 扬程：2.3m 压差：±500mm

电源：单相 /220V 功率：60W

外形尺寸： 1800×600×1650（㎜）

重量： 50㎏

工作环境：常温

。
