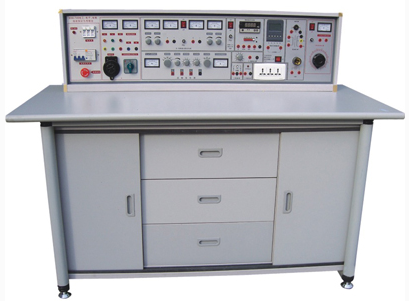

JG-745A电工、电子技能实训考核台
实验室设备的实验台及操作桌结构：
1 、实验台构成与性能：
1.1 、电源及参数：
1.1.1 输入电源：三相四线电源，输入时指示灯亮
1.1.2 电源输出：有嵌入式保险盒和漏电开关二级保护功能，一个应急开关。
A 组：监视电压表：通过换相开关指示三相输出电压。
B 组：三相电源输出：由三相电源插座和安全接线座输出电压，通过万能开关控制三相电的输出，以提高安全性。
C 组： 0-220V 电源输出：一组万能插座。为各种仪器提供工作电源。
D 组：可调交直流电源：一台 0.5KVA 单相调压器，输出 0 － 240V 交直流电源，电压输出有表指示。
E 组：固定直流稳压电源：输出电压 5V ，输出电流最大 500mA 。
F 组：恒流稳压电源：双路 0-30V 稳压输出，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为 1.5A ，具有预设式限流保护功能，输出由 0.5 级数字电流表、电压表指示，电压稳定度＜ 10-2 ，负载稳定度＜ 10-2 ，纹波电压＜ 5mv 。
1.2 、单次脉冲源：每拨按一次钮子开关可得到一组正负脉冲。
1.3 、函数信号发生器输出正弦波、三角波、矩形波。
1.3.1 频率范围： 5HZ-550KHZ 分五个频段
1.3.2 频率指示：由 HZ 表直接读出
1.3.3 电压输出范围：正弦波： 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V 三级衰减： 0db 、 20db 、 40db 具有连续细调功能。矩形波： 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V ，幅度连续可调三角波： 5HZ-550KHZ>1V
1.4 、音频功率放大器：输入音频电压不低于 10mv ，输出功率不小于 1W ，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
1.5 、智能型直流电流表：精度 0.5 级，量程分 4 档，分别为± 4mA 、± 40mA 、± 400mA 、± 4000mA ，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按键，可根据实验情况随时更改任一量程上下限报警数值和回差数据，使用方便，精度高，安全可靠。
1.6 、变压器：内置式 220V/12 ＋ 24V ，功率 25W 。
1.7 、喇叭： 8 Ω ,0.5W 内置式。
1.8 、蜂鸣器：内置式；
1.9 、灯头座： 250V 、 4A 灯头座一只，用于实训中电路的验证等，固定在实验台上，使用方便、安全。
1.10 、直流电动机 Ra 、 Rf 调节旋钮 ( 电工、电子技能实训 , 电工、电子、电拖技能实训无此功能 ) 。
1.11 、直流电动机 Ia 、 If 指示表 ( 电工、电子技能实训 , 电工、电子、电拖技能实训无此功能 ) 。
1.12 、智能型多功能交流测量电表：通过选择键能同时测量工作电路中电流 I 、电压 U 、功率 Kw 、电能 Kwh 、工作时间 T 。八位液晶显示。
2 、实验操作桌：由双面饰面板制成，。尺寸： 160 × 70 × 80cm ，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
构成与配备 ( 以二十四座为例 )
1 、实验操作桌 12 张，一桌二座，操作桌桌面中央设置通用九孔继电控制实训插板 ( 尺寸 :45 × 70cm) 。继电控制实验根据电路要求插上电气元件布线实验。元器件已装在特制元件盒上，实验方便、快捷。每张操作桌配有一粒胶皮板，保护插板和桌面 ( 如需要在桌上放置电动机、电子线路焊接等 ) 。
2 、示教控制台 1 台 : 由示教实验操作桌 , 实验台 , 演示控制屏组成 , 能分别控制 12 台学生实验台的电源。尺寸为 160 × 70cm 。
3 、实验台： 共 12 台，每张学生实验操作桌上配置 1 台。
4 、器材配备：人体复苏模型 1 个，灭火器 1 只，手电钻 3 把，台钻 1 台，表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具 13 套，电烙铁及烙铁架 25 套， MF-500 万用表 13 只，数字万用表 13 只，电度表 13 只，兆欧表 13 只，钳形表 13 只，转速表 1 只，绕线机 2 台，保险盒 39 只，配电板 26 块，熔断器 78 只，拉线开关、圆插座、平灯头各 26 只， 20W 日光灯 13 套，交流电流表 39 只，交流电压表 13 只，换相开关 13 只，电阻一批，变压器组件 13 套，三相电动机拉具 1 套，钢锯架 13 把，单相电动机 13 台，三相 180W 鼠笼式电动机 26 台， 100W 直流电机 1 台，交流接触器 52 只，组合开关 13 只， 3H 铁壳按钮 13 只，热继电器 26 只，时间继电器 13 只，变压器 13 只，单刀开关 13 只，三相闸刀 13 只，信号灯 13 只，变压器绕线桌 1 张，双门立柜 2 个，敷铜板 13 片，初步焊接通用线路板及组件 13 套， 13 × 22 套电子技能实训考核组件 ( 包括特制线路板及相应元器件 ) ，学生凳 25 张。
实验项目：
电工实验部分
1 、低压验电表的使用
2 、灭火器的操作方法
3 、口对口人工呼吸法和胸外心脏压挤法观察
4 、常用工具的使用与识别。
5 、常用导线的连接和绝缘的恢复
6 、电烙铁的拆装与焊接技能训练
7 、电工识图训练。
8 、配电板安装。
9 、室内配线
10 、室内照明线路安装
11 、电流表、电压表的安装
12 、万用表转换开关的使用和读数
13 、交流电压的测量
14 、直流电压、直流电流的测量
15 、电阻的测量
16 、兆欧表、钳形电流表接地电阻测定仪的使用
17 、常用开关类电器拆装
18 、交流接触器的拆卸与组装
19 、热继电器与时间继电器的拆卸和组装
20 、常用启动器的结构观察及检测
21 、小型变压器的制作
22 、小型变压器故障检查与排除
23 、三相鼠笼式电动机的拆装与测试
24 、三相鼠笼式电动机运行巡视
25 、三相鼠笼式异步电动机的定期检修
26 、三相鼠笼式异步电动机故障分析
27 、定子绕组局部故障的排除
28 、单相电容式电动机绕组的拆换
29 、单相电容式电动机故障与排除
30 、手动正转控制线路的安装与检修训练
31 、接触器点动正转控制
32 、具有自锁的正转控制
33 、具有过载保护的正转控制
34 、接触器联锁的正反转控制
35 、按钮联锁的正反转控制 线路
36 、按钮、接触器复合联锁的控制线路
37 、接触器控制 Y －△降压控制
38 、 X62 － W 型铣床主轴与进给电机的联锁控制
39 、时间继电器控制 Y －△降压起动控制
40 、 C620 － 1 型车床控制线路的模拟安装
41 、直流电动机的拆装训练 ( 教师演示 )
42 、直流电动机的检修训练 ( 老师演示 )
电子实验部分
1 、常用仪器仪表的使用；
2 、常用电子元器件的识别与检测；
3 、电烙铁拆装与电子锡焊技能训练；
4 、印刷线路板的制作；
5 、三端集成稳压直流电源的制作；
6 、串联型直流稳压电源的制作；
7 、低频信号电压放大器的装配与测试；
8 、具有负反馈信号放大器电路的制作与测试；
9 、文式桥振荡器的焊接与调试；
10 、电池电压监视电路的制作与测试；
11 、电子催眠器电路的制作；
12 、模拟“知了”电子电路的制作实训；
13 、实用声控、光控节电照明灯的制作与实训；
14 、语音报警喇叭的制作与实训；
15 、逻辑测试器的制作与测试；
16 、正负脉冲信号的制作与测试；
17 、智力竞赛抢答器的制作；
18 、水位报警器电路的制作；
19 、迷你闪光彩灯的制作；
20 、光控音乐门铃；
21 、实用模拟自然风控制器的制作；
22 、台灯调光电路；
23 、实用 CMOS 触摸锁钥电路；
24 、自动充电器的制作；
25 、半导体收音机的组装与调试。
电工、电子技能实训与考核实验台元件清单（每台）
电工部分
元 件 名 称 |
型 号 |
数 量 |
备 注 |
电 阻 |
10Ω |
1 |
1/4W |
电 阻 |
68Ω |
1 |
1/4W |
电 阻 |
100Ω |
1 |
1/4W |
电 阻 |
470Ω |
1 |
1/4W |
电 阻 |
680Ω |
1 |
1/4W |
电 阻 |
6.8K |
1 |
1/4W |
电 阻 |
10K |
1 |
1/4W |
电 阻 |
20K |
1 |
1/4W |
电 阻 |
51K |
1 |
1/4W |
电 阻 |
68K |
1 |
1/4W |
电 阻 |
300K |
1 |
1/4W |
电 笔 |
1 |
||
电 度 表 |
1 |
||
兆 欧 表 |
1 |
||
钳形电流表 |
MG28/36 |
1 |
|
交流电流表 |
85L17 |
3 |
5A |
交流电压表 |
85L17 |
1 |
450V |
保 险 盒 |
3 |
||
配 电 板 |
2 |
||
拉线开关 |
2 |
||
圆 插 座 |
2 |
||
平 灯 头 |
250V/5A |
2 |
|
日光灯组件 |
15W |
1 |
|
换相开关 |
1 |
||
变压器组件 |
8W |
1 |
|
单相电动机 |
1 |
||
接 线 盒 |
1 |
||
鼓形绝缘子 |
8 |
||
单相闸刀 |
HK2-15/2 |
1 |
|
木 台 |
5 |
||
挂 线 盒 |
1 |
||
熔 断 丝 |
若干 |
||
松香、焊锡丝 |
若干 |
||
塑料线卡 |
若干 |
||
螺丝、黑胶布、套管 |
若干 |
||
三相电动机 |
Y/Δ380V 180W |
2 |
|
交流接触器 |
CJT1-10 380V |
4 |
|
组合开关 |
1 |
||
螺旋式熔断器 |
380V 15A |
6 |
|
四孔接线板 |
6 |
工具 |
|
铁壳按钮 |
2H |
2 |
|
热继电器 |
2 |
||
时间继电器 |
1 |
||
三相闸刀 |
1 |
||
变 压 器 |
50W |
1 |
|
单刀开关 |
1 |
||
信 号灯 |
6.3V |
1 |
|
活动扳手 |
1 |
||
剥 线 钳 |
1 |
||
钢 丝 钳 |
1 |
||
尖 嘴 钳 |
1 |
||
电 工 刀 |
1 |
||
锉 刀 |
1 |
||
剪 刀 |
1 |
||
鎯 头 |
1 |
||
钢锯架 |
1 |
||
吸锡器 |
1 |
||
镊 子 |
1 |
||
电烙铁及烙铁架 |
2 |
||
螺 丝 刀 |
－ ＋ |
4 |
电子部分
元 件 名 称 |
型 号 |
数 量 |
备 注 |
电 阻 |
0.5Ω |
1 |
1W |
电 阻 |
1Ω |
1 |
1W |
电 阻 |
36Ω |
1 |
1W |
电 阻 |
220Ω |
1 |
1/2W |
电 阻 |
470Ω |
1 |
1/2W |
电 阻 |
750Ω |
1 |
1/2W |
电 阻 |
1K |
1 |
1/2W |
电 阻 |
1.2K |
1 |
1/2W |
电 阻 |
1.8K |
1 |
1/2W |
电 阻 |
2K |
1 |
1/2W |
电 阻 |
2.7K |
1 |
1/2W |
电 阻 |
3K |
1 |
1/2W |
电 阻 |
5.6K |
1 |
1/2W |
电 阻 |
6.8K |
1 |
1/2W |
电 阻 |
8.2K |
1 |
1/2W |
电 阻 |
24K |
1 |
1/2W |
电 阻 |
47K |
1 |
1/2W |
电 阻 |
39K |
1 |
1/2W |
电 阻 |
100K |
1 |
1/2W |
电 阻 |
150K |
1 |
1/2W |
瓷片电容 |
0.01UF |
1 |
63V |
电解电容 |
220UF |
1 |
63V |
二 极 管 |
2AP9 |
1 |
|
三 极 管 |
9013 |
2 |
|
三 极 管 |
9012 |
6 |
|
印刷线路板制作配件：敷铜板、毛笔、铅笔、复写纸、油漆 |
各 1 |
||
三端集成稳压直流电源的制作组件 |
1套 |
||
串联型直流稳压电源的制作组件 |
1套 |
||
低频信号电压放大器的装配与测试组件 |
1套 |
||
具有负反馈信号放大器电路的制作与调试组件 |
1套 |
||
文氏桥振荡器的焊接与调试组件 |
1套 |
||
电池电压监视电路的制作与调试组件 |
1套 |
||
模拟 “ 知了 ” 电子电路的制作与实训组件 |
1套 |
||
实用声控、光控节电照明灯的制作与实训组件 |
1套 |
||
语音报警喇叭的制作与实训组件 |
1套 |
||
逻辑测试器的制作和测试组件 |
1套 |
||
正负脉冲信号发生器的制作与测试组件 |
1套 |
||
水位报警器电路的制作与测试组件 |
1套 |
||
迷你闪光彩灯的制作与测试组件 |
1套 |
||
光控音乐门铃的制作与测试组件 |
1套 |
||
实用自然风控制器的制作与测试组件 |
1套 |
||
台灯调光电路组件 |
1套 |
||
Cmos触摸锁钥电路组件 |
1套 |
||
自动充电器的制作组件 |
1套 |
||
电子催眠电路的制作组件 |
1套 |
||
半导体收音机的组装与调试组件 |
1套 |
||
元 件 名 称 |
型 号 |
数 量 |
备 注 |
万 用 表 |
MF47 |
1 |
|
数字万用表 |
DT890B+ |
1 |
|
导 线 |
若干 |
||
实 验 台 |
1 |
||
实 验 桌 |
1 |
||
防 腐 皮 |
1 |
||
凳 子 |
2 |
注：示教台配置清单：在上述配备元器件的基础上，增加人体复苏模型 1 个、直流电动机 1 台、灭火器 1 只、转速表 1 只、绕线机 2 台、电动机拉具 1 套、变压器绕线桌 1 张、台钻 1 台、台钻桌 1 张、双门立柜 2 个及手电钻 3 把。
。
