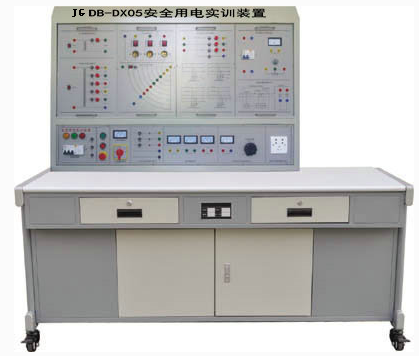

JGDB-DX05 安全用电技能实训装置
一、设备概述：
安全用电技能实训装置 适用于《电气安全工程》.《安全用电》.《电工作业》.《电工技术》.《电力工程概论》等课程教学实训。学员可通过实训教学，熟悉各种电气事故的原因和预防电气事故的实用操作措施，从而使学员了解电气事故、重视电气事故、提高现场预防事故和解决气事故的能力。
安全用电实训装置同时使学生学习电网的多种连接方式、多种常用的线路保护方式，比如直接接触电击防护、间接接触电击保护、以及安全设备选择。
安全用电实训装置采用台式模块化（挂板）结构，可扩展性强。教学模型均安装在挂板上，使实训元件更加直观，方便学员学习掌握。
二、设备特点
1、多重、可靠、全面的安全保护
电源总开关采用可靠性漏电保护断路器，一旦漏电能在0.1秒内切断电源；二是实验台采用三相五线制电源，实验台金属外壳安装专用接线端子，保证设备可靠接地；三是采用无触及性实验插座，完全避免了无意识触电。
2、完善的硬件配置：
实训台所需各种电源、仪表、负载、电子元件、电路模块等有机结地合在一起，配套齐全。电气控制线路或电子线路元件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展其它功能或开发新实验。
3、设备扩展方便：模块式结构，挂箱更换方便，便于组织各种实训项目、方便升级。
4、设备的可靠性：元件连接在端子，学生从端子上插线或接线，训练学生理论联系实际的基本技能。
5、可进行电工实训项目教学法的各种项目。
三、技术性能
1、工作电源：三相五线，AC380V±10％，50HZ
2、功率：Pmax小于300W
3、环境温度：－30℃-40℃；相对湿度：≤90％
4、重量： 80kg
5、外形尺寸：1700mm×750mm×1500mm
四、实验项目
兆欧表的使用
接地电阻测试仪的使用
电流感知实验
模拟人体阻抗实验
模拟人体跨步电压触电实验
IT系统绝缘监视模拟实验
特低安全电压的认识实验
安全隔离变压器的认识及安全原理实验
电网IT系统模拟实验
电网TT系统模拟实验
TN系统模拟实验
TN系统电网设备接地部分设备接零危害模拟
TN系统零线断线与设备漏电模拟
TN系统零线断线与不平衡负荷模拟
等电位连接模拟实验
漏电保护器原理模拟实验
安全标志牌的认识实验
五、配置清单
配置清单

JGGDX-05型安全用电实训台
安全用电技能实训装置产品介绍:
安全用电技能实训装置由公司生产定制安全用电技能实训装置；安全用电技能实训装置适用于《电气安全工程》、《安全用电》、《电工作业》、《电工技术》、《电力工程概论》等课程教学实训。学员可通过实训教学，熟悉各种电气事故的原因和预防电气事故的实用操作措施，从而使学员了解电气事故、重视电气事故、提高现场预防事故和解决电气事故的能力。

安全用电实训台，同时使学生学电网的多种连接方式、多种常用的线路保护方式，比如直接接触电击防护、间接接触电击保护、以及安全设备选择。 JGGDX-05型安全用电实训台，采用台式模块化（挂板）结构，可扩展性强。教学模型均安装在挂板上，使实训元件更加直观，方便学员学掌握。

二、设备特点
1、多重、可靠、全面的安全保护 电源开关采用可靠性漏电保护断路器，一旦漏电能在0.1秒内切断电源；二是实验台采用三相五线制电源，实验台金属外壳安装接线端子，保证设备可靠接地；三是采用无触及性实验插座，完全避免了无意识触电。
2、完善的硬件配置： 实训台需各种电源、仪表、负载、电子元件、电路模块等有机结地合在一起，配套齐全。电气控制线路或电子线路元件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展其它功能或开发新实验。
3、设备扩展方便：模块式结构，挂箱更换方便，便于组织各种实训项目、方便升级。
4、设备的可靠性：元件连接在端子，学生从端子上插线或接线，训练学生理论联系实际的基本技能。
5、可进行电工实训项目教学法的各种项目。

三、技术性能
1、工作电源：三相五线，AC380V±10％，50HZ
2、功率：Pmax小于300W
3、环境温度：－30℃-40℃；相对湿度：≤90％
4、重量： 80kg
5、外形尺寸：1700mm×750mm×1500mm
四、实验项目
兆欧表的使用 接地电阻测试仪的使用 电流感知实验 模拟人体阻抗实验 模拟人体跨步电压触电实验 IT系统绝缘监视模拟实验 特低安全电压的认识实验 安全隔离变压器的认识及安全原理实验 电网IT系统模拟实验 电网TT系统模拟实验 TN系统模拟实验 TN系统电网设备接地部分设备接零危害模拟 TN系统零线断线与设备漏电模拟 TN系统零线断线与不平衡负荷模拟 等电位连接模拟实验 漏电保护器原理模拟实验 安全标志牌的认识实验
五、配置清单
序号 名称 规格型号 数量 备注 :
1 安全用电实训装置 金属台+木质台面+电源控制+实训面板 1台/台
2 安全用电挂箱1 安全变压器单元、特地安全电压单元 1只/台
3 安全用电挂箱2 电流型漏电保护实验、电流感知 1只/台
4 安全用电挂箱3 设备漏电模拟 1只/台
5 安全用电挂箱4 三相负载、跨步电压 1只/台
6 安全用电挂箱5 电网三种接线方式模拟 1只/台
7 安全用电挂箱6 人体触电模拟 1只/台
8 安全用电挂箱7 跨步电压模拟、人体不同电流途径的伤害 1只/台
9 指针式万用表 MF47 1只/台
10 测电笔 1支/台
11 兆欧表 ZC25-4， 0～1000兆欧 1只/台
12 接地电阻测试仪 ZC29B-1型，10Ω×1－×10－×100 (或者ZC29B-2型，10Ω×0.1－×1－×10) 1套/教室 选配
13 急救橡皮模拟人 1套/教室 选配
14 电工常用工具 绝缘棒、绝缘夹钳、高压验电器、脚扣 登高板、安全腰带 1套/教室 选配 。
