智能串行四层单梯 透明仿真教学电梯简介 ( 1dt4-NICE 3000new )
为了 配合各大院校、职业技术学院、技师学院、技校、劳动就业培训中心、质量技术监督局特检中心、电梯维修物业管理部门 等有关电梯专业和工业自动化专业课程演示实验，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究，精心设计出了 DT系列透明仿真教学电梯。
我公司的 DT系列透明电梯是根据最常见的升降式电梯结构， 采用钢管焊接一体而成，表面经过磷化喷塑处理、具有良好的结构刚性。为了便于教学，电梯主要机构部件均采用透明有机材料制成 (包括：限速器、轿厢、层门及门厅立面、轿门、轿厢、机房底板、导轨支架 …… )为了使电梯运行控制更加精密可靠逼真，设计了与实际电梯比例缩小的铝合金轿厢对重导轨、及轿门门机导轨、层门导轨。
本公司设计的透明限速器，能调整到电梯模型实现限速器触发安全钳制动所需要的速度，真实演示电梯安全运行保护功能 （ 电梯模型轿厢运行速度低于实际电梯的速度 20-30 倍）。由于实际电梯无法实现在故障状态下的超速运行，因此永远无法真实演示限速器触发安全钳制动的安全运行保护功能，让学生观察了解安全运行保护机电联合控制的过程。
电梯的电气控制系统采用 NICE 3000new 一体机 控制，其硬件结构的组成及功能与实际电梯完全一样。具有自动平层、自动关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能，性能可靠、运行平稳、操作简单、能耗低，特别适合于教学。
此外，透明仿真教学电梯的软硬件均采用开放式结构，因此，院校也可以利用此套装置进行二次开发研究。如：1.群控电梯（统一调度多台集中并列的电梯）；2 . 并联控制电梯（2-3台电梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮）；3 . 集选控制电梯；4. 信号控制电梯。
采用变频器作为三相交流曳引原动机的调速装置。该装置采取电压矢量控制方式，对电机具有加减速控制、正反转控制、点动控制及根据模拟输入控制等多种功能。同时兼对原动机的断相、缺相、相序紊乱及过压、欠压、过流、过载、失速等有保护功能。
采用此套设备进行配套教学，使广大师生对电梯的结构、关键部件以及电气控制、电梯的运作过程有了直观、形象的认识，易于加深对电梯相关知识的了解、掌握。此外，通过 LED操作面板MDKE 进行现场实际操作调试，对学生学习、了解和掌握 NICE系统 及其应用。
一、电梯的基本结构：
1. 电梯机房部分： 曳引减速机、曳引电动机、制动器、曳引轮、限速器、旋转编码器。
2. 电梯井道部分： 导轨、对重机构、轿厢（门机机构、安全钳、导靴、照明灯、风扇）、层门、楼层召唤指示控制器、曳引绳、导向轮、上 ( 下 ) 强慢开关、上 ( 下 ) 限位开关、上 ( 下 ) 极限开关、随行电缆、轿厢控制器、缓冲器。
3. 电梯电气控制部分： 默纳克 3000new 、轿内指令板、轿顶板、内（外）呼显示板、电阻、电源空气开关（漏电脱扣器）、 DC12V 驱动电源、 DC24V 驱动电源、接线端口电路板、到站钟、变压器、接触器、继电器、弱电接线端、强电接线端 。
二 、主要技术参数
外形尺寸：长 ×宽×高=900×600×2280 mm
净重量： 135kg
载重量： 5kg
输入电压： 220V
输入频率： 50Hz
额定电流： 2.5A
功 率： 0.4KW
曳引机减速比： 1:15
模数： 1.5(蜗轮减速器)
曳引电动机型号： YS-5634W
电压： 3*220V
功率： 0.18KW
转速： 1400 rpm
控制方式： NICE 3000new
调速方式：交流变频调速
电梯平层机构：旋转编码器 、平层 感应器
结构形式： 四 层 四 站
三、 电梯的基本功能
• 自动开门
• 自动关门
• 手动开门、关门
• 自动平层
• 外呼梯信号响应
• 内呼梯信号响应
• 安全触板保护
• 层门联锁保护
• 检修 / 运行 工作状态
• 慢上、慢下
• 直驶
• 电梯急停
• 照明、风扇
四、电梯的功能
• 超速安全保护系统
• 轿厢、对重用弹簧缓冲装置
• 门安全触板保护装置
• 上、下限位开关
• 厅门自动闭合装置
• 层门连锁开关
• 终端极限开关安全保护系统
• 电梯的消防功能
• 司机功能
• 锁梯功能
• 超满载功能
• 测试运行功能
• 分时分层服务功能
五、选配功能
• 防捣乱功能
• 双轿内控制板功能
• VIP运行功能
• UCMP功能
• UPS后备电源方案
• 并联方案 （ 需要 2台电梯 ）
• 贯通门功能
• 群控方案 （需要 2台电梯）
六、电梯配置清单
序号 |
名 称 |
单位 |
数量 |
备 注 |
1 |
电梯井道 |
台 |
1 |
|
2 |
曳引机 ：含电动机 1 只 、减速机 1 只 、抱闸 1 套 、 联轴器 1 套、 曳引轮 1 只、 导向轮 1 只 |
部 |
1 |
安装在电梯架顶部 |
3 |
限速器 |
只 |
1 |
安装在电梯架顶部 |
4 |
旋转编码器 （含联轴器） |
只 |
1 |
安装在电梯架顶部 |
5 |
导轨 |
条 |
4 |
安装在井道上 |
6 |
对重装置 ( 含重块 3 个 ) |
个 |
1 |
安装在井道中 |
7 |
纲丝索 |
根 |
5 |
安装在井道中 |
8 |

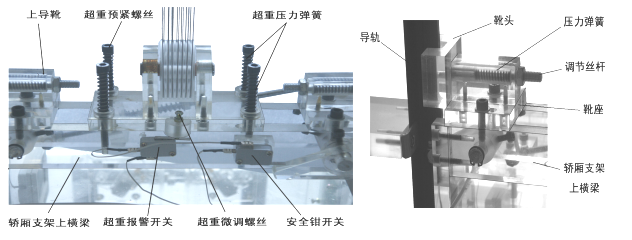

轿厢： 12V 风扇 1 只、 220V 照明灯 1 只、 门机装置 1 套、 安全钳 2 对、 导靴 4 套、 超载装置 1 个、 上（下）平层感应器 2 个、配重 1 块 |
个 |
1 |
安装在井道中 |
9 |
随行电缆 |
条 |
1 |
安装在井道中 |
10 |
隔磁板 |
个 |
4 |
安装在井道中 |
11 |
上（下） 强慢 开关 |
只 |
2 |
安装在井道上、下部 |
12 |
上（下）限位开关 |
只 |
2 |
安装在井道上、下部 |
13 |
上（下）极限开关 |
只 |
2 |
安装在井道上、下部 |
14 |
弹簧缓冲器 |
只 |
2 |
安装在电梯底 坑中 |
15 |
限速器钢索张紧装置（ 含支架 1 个 、断绳保护开关 1 只 ） |
个 |
1 |
安装在电梯底 坑中 |
16 |
轿厢内操纵盒 |
块 |
1 |
安装在电梯底座 上 |
17 |
楼层召唤盒 |
块 |
4 |
安装在各楼层底座 上 |
18 |
楼层显示屏 |
个 |
5 |
安装在各楼层及底座 上 |
19 |
层门机构 |
扇 |
4 |
安装在各楼层外部 |
20 |
轿厢指令板 |
块 |
1 |
安装在电梯底座 上 |
21 |
电阻 |
只 |
1 |
安装在电气控制板上 |
22 |
默纳克 3000new |
个 |
1 |
安装在电气控制板上 |
23 |
接线端口电路板 |
块 |
3 |
安装在电气控制板上 |
24 |
继电器（ 24V 3 只、 220V 1 只 ） |
只 |
4 |
安装在电气控制板上 |
25 |
弱点接线端 |
个 |
6 |
安装在电气控制板上 |
26 |
轿顶板 |
块 |
1 |
安装在电气控制板上 |
27 |
到站钟铃 |
只 |
2 |
安装在电气控制板上 |
28 |
DC 12V 电源 |
个 |
1 |
安装在电气控制板上 |
29 |
DC 24 V 电源 |
个 |
1 |
安装在电气控制板上 |
30 |
漏电脱扣器 （空气开关）（ 2P 2 只、 1P 2 只 ） |
个 |
4 |
安装在电气控制板上 |
31 |
交流接触器 （线圈电压 110V ） |
个 |
2 |
安装在电气控制板上 |
32 |
强电接线端 |
个 |
1 |
安装在电气控制板上 |
3 3 |
《 WISH-LTM 六层透明仿真教学电梯产品说明书》 1 本 ； 默纳克 3000new 用户手册 1 本；默纳克手持器 1 个； 内六角扳手 （ M3-M6 ） 1 套 ； 活扳手 150mm 1 只； 十字螺丝刀 Φ3×75 、 Φ6×100 各 1 只 ； 一字螺丝刀 Φ3×75、 Φ6×100 各 1 只 6# 轴用挡圈钳 1 只；尖嘴钳 1 只； 502 胶水 1 瓶； 毛巾 1 条； 微动开关 4 只； 常用螺钉若干 ； |
套 |
1 |
工具包内 |
