JG*电梯实训装置教学模型.
本系列 实训组合电梯模型 为了满足广大院校的电气及工业自动化专业实训要求。作为一种控制对象模型，采用了组合结构形式，具有功能实用，性能可靠等优点。可以满足不同 PLC 控制器，单片机控制系统， ARM 控制系统的控制需求。
实训组合电梯模型 具有强大的组合功能可以自由将电梯机构、硬件电路组合成 2-7 层的电梯控制对象。甚至，将两台电梯组合成双联电梯，以及 3 台以上的群控电梯。让学生有一个从简单到复杂的学习训练过程。和满足院校师生的软件编程控制要求。作为一种控制对象，本电梯模型提供了标准的接线端口，学生可以按图索骥，自由探索实验。 实训组合电梯模型 的硬件基本输入点可达 24 点，基本输出点可达 30 点。为输入点及输出点的逻辑对应关系的编程提供了广阔的空间。轿厢的定位采用了一体化的光电码盘技术，具有定位精确，结构简单，原理性强。
实训组合电梯模型 无论从电路到机构，从硬件到软件，均采用了简约的设计理念，实用可靠的原则。
本系列 实训组合电梯模型 共为七层。配合不同的控制器，可以实现电梯的自动平层、自动开关门、顺向响应轿内外呼梯信号等基本功能。它采用了直流减速电机进行轿厢的曳引拖动，及轿厢门开关。并具有极限到位保护硬件电路，防止程序错误对电机及其机构的损坏。以及调定直流电机的转速满足不同控制系统的需要。根据控制器的不同，目前我公司推出了： 三菱 FX1N-60 实训组合电梯模型、西门子 S7-200 实训组合电梯模型、松下 FP-X L60 实训组合电梯模型 。
松下 FP-X L60 七层实训组合电梯模型
主要技术参数：
1 、 外形尺寸： 8 1 0mm × 6 1 0mm ×77 0mm
2 、 净重量： 20KG
3 、 额定工作电压： AC ： 220V 50Hz
4 、 控制器型号：松下 FP-X L60 PLC 控制器（ 60 点）
4 、 拖动电机： DC ： 12V 直流 减速电机 转速： 0-25rpm
5 、 门电机： DC ： 12V 直流 减速电机 转速： 0-25rpm
6、 门机装置：曲柄连杆直流中分式

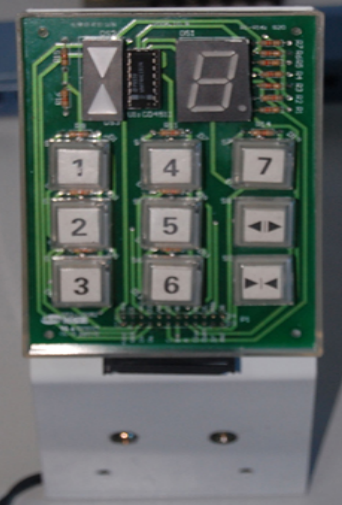

7、 楼层召唤与楼层显示：1-7层、楼层上下指示灯与楼层上下按钮
8、 到站钟：DC 12V
9、 基本功能及实验演示：
自动平层、自动开关门、手动提前开关门、顺向响应轿厢呼梯信号（集选控制）、上下终端极限开关保护、慢上、慢下
10、特殊功能及实验演示：
平层自学习程序设置、自动测试演示、 PLC连接及程序上载下载、PLC监控调试及参数设置、平层高度设置、自由编程合成2-7层电梯
西门子 S7-200 七层实训组合电梯模型
主要技术参数：
1 、 外形尺寸： 8 1 0mm × 6 1 0mm ×77 0mm
2 、 净重量： 20KG
3 、 额定工作电压： AC ： 220V 50Hz
4 、 控制器型号：西门子 S7-200 PLC 控制器（ 40 点）及 32 输出点扩展单元
4 、 拖动电机： DC ： 12V 直流 减速电机 转速： 0-25rpm
5 、 门电机： DC ： 12V 直流 减速电机 转速： 0-25rpm
6、 门机装置：曲柄连杆直流中分式
7、 楼层召唤与楼层显示：1-7层、楼层上下指示灯与楼层上下按钮
8、 到站钟：DC 12V
9、 基本功能及实验演示：
自动平层、自动开关门、手动提前开关门、顺向响应轿厢呼梯信号（集选控制）、上下终端极限开关保护、慢上、慢下
10、特殊功能及实验演示：
平层自学习程序设置、自动测试演示、 PLC连接及程序上载下载、PLC监控调试及参数设置、平层高度设置、自由编程合成2-7层电梯
三菱 FX1N-60 七层实训组合电梯模型
主要技术参数：
1 、 外形尺寸： 8 1 0mm × 6 1 0mm ×77 0mm
2 、 净重量： 20KG
3 、 额定工作电压： AC ： 220V 50Hz
4 、 控制器型号：三菱 FX1N-60 PLC 控制器（ 60 点）
4 、 拖动电机： DC ： 12V 直流 减速电机 转速： 0-25rpm
5 、 门电机： DC ： 12V 直流 减速电机 转速： 0-25rpm
6、 门机装置：曲柄连杆直流中分式
7、 楼层召唤与楼层显示：1-7层、楼层上下指示灯与楼层上下按钮
8、 到站钟：DC 12V
9、 基本功能及实验演示：
自动平层、自动开关门、手动提前开关门、顺向响应轿厢呼梯信号（集选控制）、上下终端极限开关保护、慢上、慢下
10、特殊功能及实验演示：
平层自学习程序设置、自动测试演示、 PLC连接及程序上载下载、PLC监控调试及参数设置、平层高度设置、自由编程合成2-7层电梯
DTZ 模型电梯的实训项目：
1 、自动（手动）开关门程序控制及 PLC 定时器指令运用实训；
2 、轿厢的自动平层控制实训。
3 、内外呼梯信号响应
4 、顺向响应轿内外呼梯信号、最远反向外呼梯响应功能
5 、正常 / 检修工作状态与慢上（慢下）点动控制实训
6 、轿厢直驶、紧急停车控制实训
7 、轿厢照明控制实训
8 、一楼平层开关的调整
9 、光电码盘脉冲与 PLC 高速计数器。
10 、楼层显示、上下行指示、各楼层召唤指令信号指示实训；
11 、井道上下极限开关保护。
12 、自动上下循环运行测试
13 、手动平层记忆设置、电梯平层自学习程序。
14 、编程软件的安装与程序上载下载
15 、 PLC 的输入输出点的接线实训
16 、 PLC 的输入输出点的接线故障排除实训 。
