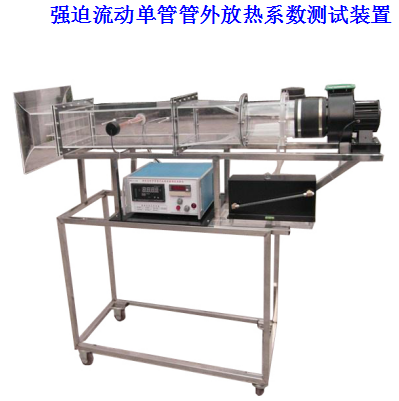

强迫流动单管管外放热系数测试装置 JGKY-731

实验目的：

了解对流放热的实验研究方法，测定空气横向流过单管表面时的平均放热系数 α，并将实验数据整理成准则方程式，学习测量风速、温度、热量的基本技能 。

主要配置：

多翼式低噪音风机、自动调节风门、组合式有机玻璃风洞、有机玻璃实验管段、紫铜管圆试件及其加热器、控制箱、温度传感器、 8 路智能巡检仪、功率表、调压器、毕托管流量计、斜管微压计、移动式不锈钢支架等。

技术参数：

•  输入电源：单相 AC220V±10% 50Hz，功率1000W。

•  多翼式低噪音风机参数：风量 2000 m 3 /h ，风压 1000 Pa，功率370W。

•  实验管尺寸： Φ32 ×250mm ，材质紫铜管。 管内装有电加热器作为热源，功率 300W ，管壁嵌有四支热电偶以测壁温。

•  毕托管流量计配斜管微压计测流速：量程 -10-700pa 。

•  实验风道采用透明有机玻璃材质，分为风口段，实验段，测试段等，之间采用法兰螺母连接，方便拆卸。

•  温度由高精度温度传感器测量，万能信号输入巡检仪配合高精度数字显示表，显示温度、阻力、流速等实验全部测量参数，风门调节风量。

•  外形尺寸： 1800×500×1700mm，外形为不锈钢可移动支架， 带双刹车轮。

数字 II型增加带标准信号的8路万能信号输入巡检仪，增加带标准信号的 数显电流表电压表， 配有数据

采集，自动数据分析处理 软件等。

。
