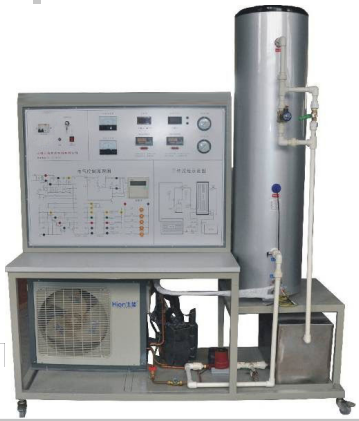

空气源与水源热泵热水装置 JGKY-723

实验目的：

1 、了解热泵的工作原理，通过对空气源与水源间的切换，了解这两种热泵系统的性能与特点。

2 、通过测定水温、流量、电流、电压等参数，获得热泵系统的热利用率，分析空气或水源温度变化对热

泵系统性能的影响。

主要配置：

空气源热水器、循环水箱、保温水箱、四通换向阀、数显功率表、电流表、电压表、不锈钢水箱、

液体流量计、 8 路万能信号变送输出巡检仪、不锈钢支架。

技术参数：

•  输入电源：单相 AC220V ± 10% 50Hz ，功率 300W 。

•  低噪音循环水泵参数： 流量： 20L/min ，扬程： 12m，功率：120W。

•  不锈钢水箱，容积： 100L，有盖密封，配有液位显示装置。

•  额定输入功率：约 2.0kW ，额定水温： 55 ℃，最高水温： 60 ℃，额定产水量：≥ 100L/h ，额定制热量：

≥ 11.5kW ，制冷剂： R22 ，加热方式：循环式，绝缘等级： I 级，工作噪音：≤ 54dB ，工作环境： -20 ～

43 ℃，双层不锈钢保温水箱 1 个：容积 100L 。

•  外形尺寸： 1200×500×1800mm，外形为不锈钢可移动支架， 带双刹车轮。

。
