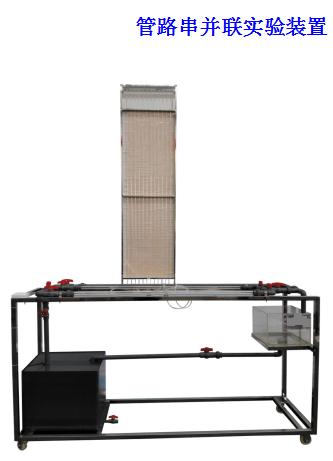

管路串并聯實驗裝置 JGKY-608

實驗目的：

1、適合于工程流體力學（水力學）教學實驗。

2、可用于測定管路阻抗，驗證串、并聯管路的流量分配規律。

主要配置：

水泵、測速管、實驗管道、蓄水箱、計量槽、秒表、刻度標尺、閥門、測壓管、自循環裝置、不銹鋼框架。

技術參數：

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。 可連續操作。

2、靜音水泵，流量： 20 L/min，揚程：1 5 m，功率： 20 0W。

3、實驗管道：ф20 mm、ф 25 mm、ф 32 mm，各1根，長：1000 mm，有機玻璃制作。

4、蓄水箱：容積 100L，材質PVC板。

5、計量槽：透明有機玻璃制作，容積 10L ，帶計量刻度。

6、 所有閥門均為銅閘閥，可用來進行串聯和并聯的轉換以及流量的調節。

7 、 測壓計由 8根直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

8 、實驗所用的流體 - 水為全循環使用設計，充分節約水資源。

9 、 框架及臺面均為 304不銹鋼材質，結構緊湊，外形美觀，操作方便。

10 、 外形尺寸： 1 6 00×550× 20 00mm （長 ×寬×高） ， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
