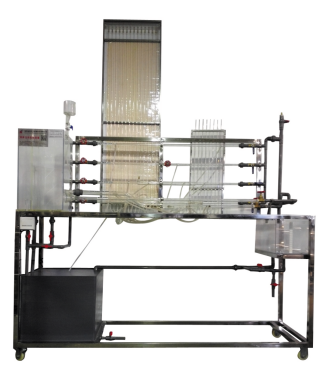

流体力学综合实验装置 JGKY-601

设备特点：

1、本试验台为新型流体力学综合试验台, 结构小巧,布置合理，一台多用。

2、试验水箱和管道采用厚壁优质透明有机玻璃管，实验现象清晰，方便学生观察。

3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

4、装置设计可360度观察，实现全方位教学与实验。

实验目的：

1、适合于工程流体力学（水力学）教学实验。

2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。

主要配置：

雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水

箱、蓄水箱、指示液盒、不锈钢框架。

技术参数：

1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。 可连续操作。

2、雷诺管：长度1100mm、内径 Φ 15mm，有机玻璃。

3、伯努利管：总长1100mm、内径 Φ 20mm和 Φ 14mm，有机玻璃管制作，按两点法求出各有变化点的动静压头。

4、沿程阻力管：长1100mm、内径 Φ 14mm，有机玻璃制作，两测压点间的距离：800mm。

5、局部阻力管：总长1100mm、内径 Φ 14mm和 Φ 23mm，有机玻璃制作，上装文丘里流量计、闸阀，可用来测定流体流经铜闸阀的前后压差，以及对文丘里流量计进行校核。

6 、 实验流量 Q=0～18 L/min ，毕 托管实验流速： 100～200cm/s ， 最大静压水头 400mmH 2 O 。

7、测压计由22根直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。

8、 静音环保型 水泵：扬程： 1 2 m ，流量： 1 5 L/min ，功率： 12 0W 。

9、 计量槽：容积 10L 透明有机玻璃制作，带计量刻度。

10、实验水箱：有机玻璃制成，容积40L，上装指示液盒，指示液为红墨水。

11、蓄水箱：容积约100L，PVC板焊制而成。

12、 实验所用的流体 - 水为全循环使用设计，充分节约水资源。

13、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。

14、 外形尺寸： 1 6 00×550× 20 00mm （长 ×宽×高） ，框架 为可移动式设计， 带脚轮及禁锢脚。
