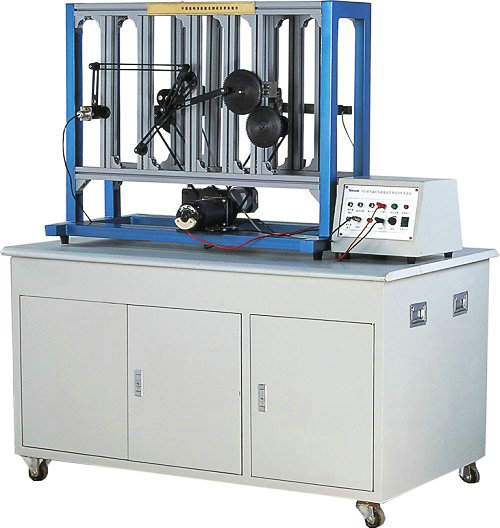

产品名称：JGMY-528平面机构创意组合测试分析实验台

平面机构创意组合测试分析实验台 是在结合高校机械教材各种机构运动的相关理论知识基础上，吸收了国内教仪市场同类装置优点的基础上精心设计的。它集搭建灵活，组装方便，展示美观于一体。是一款实用性强，供高校师生进行各类机械传动及机构创新运动设计和平台。
实验台 实验通过对实验仪多功能零件的排列、组合，亲手将自己构思创新、试凑选型的机械方案按比例组装成实物模型，模拟真实情况，对布局、连接方式尺寸等原设计进行直观验证或调整来完善、确定最终设计方案和参数。以培养学生创新动手、独立思考的设计能力，提高机械原理课程的设计水平。
实验台 可拼装的机构种类：
1、曲柄摇杆机构；
2、曲柄摇杆与摇杆滑块机构；
3、曲柄滑块与齿轮齿条组合机构；
4、曲柄增力机构；
5、导杆齿轮齿条运动机构；
6、多杆行程放大机构；
7、具有急回特性的四杆机构；
8、近似匀速输出的往复运动机构；
9、可扩大行程机构（可应用于钢材推送装置）；
10、双摆杆、摆角放大机构；
11、六杆机构；
12、曲柄双摆杆、摆角放大机构-构件配置清单；
13、搅拌机机构；
14、切模机主执行机构Ⅰ；
15、冲压机主执行机构；
16、锻压机主执行机构运动学设计与分析；
17、重型插床主执行机构运动学设计与分析；
18、卡片穿孔机的送片机构；
19、搅拌机运动机构Ⅰ；
20、搅拌机运动机构Ⅱ；
21、曲柄摇杆型插床运动机构；
22、织布开口机运动机构；
23、压包机运动机构；
24、颚式破碎机运动机构；
25、冲压与送料机构；
26、水泵运动机构；
27、单缸汽油机；
28、内燃机运动机构；
29、起重机机构；
30、汽车雨刮运动机构；
31、摇杆滑块冲压机构与送料机构；
32、插床插削机构；
33、插齿机主传动机构；
34、刨床导杆机构。
平面机构创意组合及参数可视化分析实验台

一、 平面机构创意组合及参数可视化分析实验台 概述： 本实验台是为高等院校本、专科学生进行机构运动方案创新设计，培养学生综合设计能力和实践动手能力而研制的实验项目集成度比较高的新型综合实验设备。该实验台设计精巧，构件尺寸精度较高，结构稳定，机构运动测试数据可靠，使学生能较好完成从机构运动方案创新设计，机构的拼装、机构运动参数的测试分析全部实验过程。该实验系统配有运动分析综合测试软件，可显示机构运动参数（位移、速度、加速度）的适时变化曲线。
二、 功能与特点： 1.实验台由平台、机架、电动机、传动部件、杆、间隙轮、齿轮、齿条、棘轮、槽轮、凸轮等基本构件组成。
2.实验台机架高度及杆长均可调节，用于组装机构的零件通用性好，种类少，模块化设计，提高了机构方案拼装效率，方便学生实验操作和教师对实验台的管理。
3.实验台配有数据检测仪与计算机相连，测试数据精度高，速度快、稳定性好。
三、实验内容：
1.机构系统创新拼装设计实验：可灵活拼装13种以上以上各种平面传动机构，拼装的机构能保证配合精度；
2.平面机构运动参数测试的分析实验：可测定各种平面机构活动构件的位移、速度和加速度，并通过计算机显示运动曲线；通过对构件运动曲线的分析可了解机构运动规律及机构运动状况，进而对机构进行重新设计与装配调整。
3.机构传动系统虚拟设计与仿真分析实验：利用本实验台提供的软件平台对机构运动进行虚拟设计和运动仿真，除该软件提供的内容以外，使用者可自己进行运动数据处理和平共处11级杆组机构的虚拟设计；
4.课外活动中的机构创新实验：利用该机械平台使用者可自行设计增添构件拼装新的机构，以及进行杆组虚拟设计与运动仿真实验。
四、主要技术参数 :
1.驱动电机功率125W
2.工作转速:0-200rpm
3.直线位移传感器
4.光栅角位移传感器
5.外型尺寸：1260x660x960mm
6.重量：85kg
五、可拼装的机构种类：
1.齿轮-导杆-摇杆机构
2.齿轮-导杆-摇杆机构A
3.齿轮-曲柄摇杆机构
4.齿轮-连杆-偏心滑块机构
5.齿轮-连杆-对心滑块机构
6.齿轮-连杆-对心滑块机构
7.齿轮-导杆-偏心滑块机构
8.凸轮机构
9.槽轮机构
10.棘轮机构
11.链-齿轮机构
12.齿轮-齿条机构
13.不完全齿轮机构
