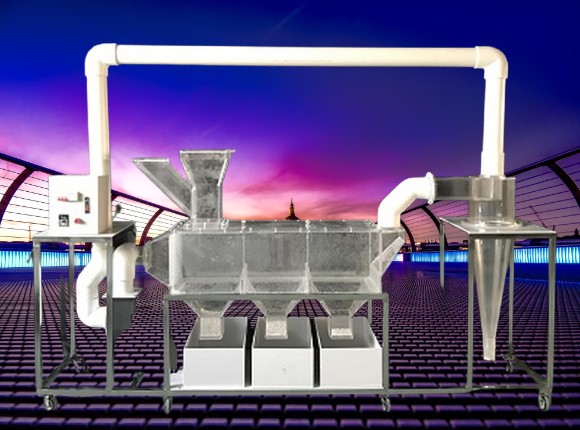

JGTG-417 型 垃圾风力分选实验装置

一、工作条件

常温常压下运行，实验前先准备一定量的生活垃圾。电源电压 22 0V

二、实验目的

1 、通过垃圾风力分选实验了解其实验原理，在实验过程中对效果影响的几大因素。

2 、在风力分选城市生活垃圾中对分选效果影响最大的因素，一是城市生活垃圾中各组分的密度，二是气流的流动速度。

三、实验原理

风力分选属于重力分选，由于破碎后的垃圾有机物部分较轻，大多数无机物较重，可以用空气分离之。其分选过程是预先把城市生活垃圾破碎到一定颗粒度，经自然干燥，使其含水量低于 45% ，然后定量输入卧式风力分选机，在气流的作用下，垃圾中各组按密度差异分选。

四、技术参数

1 、 风机功率 1.1kw ，风机风压 280-210kPa ； 风量连续可调；

2 、 风机风量 650--1125 立方 / 小时（风量可自行调节）；

3 、 进料口 100*80mm ，入料粒度 <100mm ；出料口数 3 个

4 、 主体尺寸 2000 × 4 5 0 × 1 8 00mm ；

5 、电源 220V

6 、功率 1000W 、

五 、主要配置：

1 、 有机玻璃 垃圾风力分选装置 、 透明有机玻璃材质、壁厚 12 mm

2 、 旋风 除尘器 1 套、 透明有机玻璃材质、壁厚 8 mm 、 含 卸除灰尘装置；

3 、进料斗 1 只、
4 、出料活动口 3 个 ；
5 、 U 形压力计 1 个、测压环 2 组、透明测压软管 1 批；
6 、 离心通风机 1 台： 电源电压： 220V 、 功率 1.1Kw 、转速 2900r/min ；
7 、 变频器 1 套：控制风机转矩调节风量大小；
8 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、带灯自锁按钮开关、
9 、 ? 110 连接管路及控制球阀
10 、 不锈钢框架实验台（ 38mm×38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。

。
