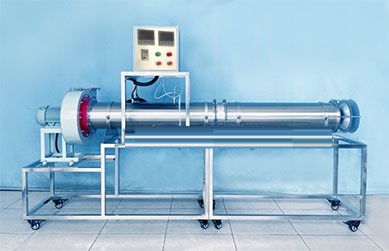

离心式风机性能实验装置 JGCFD-T012 型 离心式风机性能实验台
一 . 实验目的
1. 通过实验得出被测风机的气动性能、风量、风压、轴功率。
2. 通过计算将测得的风机特性换算成无因次参数特性曲线。
3. 可测定风机固定转速下风机风量、风压、功率、效率四种特性曲线。
4. 将实验结果换成指定条件下的风机参数。
二 . 技术指标
1. 装置工作环境：常温、常压下运行。
2. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制、功率≤ 1200w ；安全保护：具有接地保护，漏电保护，过流保护。
3. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不锈钢台面、不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
5. 装置外形尺寸： 2680×500×1650mm 。

三 . 主要配置及参数
1. 测试风洞：整体采用 304 不锈钢材质，断面直径 225mm 。
2. 调节手轮和锥形流量调节装置： 304 不锈钢材质、尺寸 φ225mm*200mm 。
3. 整流格栅： 304 不锈钢、尺寸 φ225mm*68mm 。
4.L 型毕托管 1 个： 304 不锈钢材质，系数 0.999~0.998 。
5.Dwyer 、红油斜管微压计 2 个： -10~600pa ，含红油 1 瓶，双色管 1 条。
6. 被测风机 1 台：电压 380V 、功率 1.1KW 、转速 1450r/min 、流量 2600~3900m3/h 、全压 480~580pa 。
7. 变频器 1 个：电压 380V ，功率 1.5KW ，精度： 0.01HZ ，控制风机转矩调节风量大小。 8. 温控仪 1 只：电压 220V 、 1 路继电器输出、继电器容量 10A 、温控测控范围 -30~300 ℃ 、分辨率 0.1 ℃ 、 4 米温控线。
9. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；电压表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。

。
